Ручной осциллограф Jinhan JDS2012S, 25 МГц, 1 канал, мультиметр

Артикул: JDS2012S
Производитель:  JinHan
Артикул: JDS2012S
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Jinhan JDS2012S — ручной цифровой осциллограф, имеет полосу пропускания 25 МГц и частоту дискретизации – 200 МГц, разрешение оцифровки 8 бит и объем буфера данных 4 кБ. Прибор предназначен для графического отображения электрических коллебаний, применяется для отладки электрических и электронных цепей.

Благодаря тому, что осциллограф имеет небольшие размеры и вес, эргономичную форму, а также широкий диапазон измеряемых напряжений и работает от аккумуляторов, он может стать полезным инструментом специалиста, занимающегося ремонтом электрических цепей и оборудования. Широкая полоса пропускания с кратным запасом дискретизации позволяет использовать его в сфере радиоэлектроники.

Кроме всего JDS2012S имеет режим мультиметра и разъемы под стандартные щупы для простых и быстрых измерений. От JDS2012A главным образом отличается увеличенной полосой пропускания и диапазоном оцифровки мультиметра.

Отличительные особенности:

  • Режим цифрового мультиметра;
  • Частота дискретизации 200 МГц, полоса пропускания 20 МГц;
  • Цветной 3.2-дюймовый ЖК-дисплей с разрешением 320 x 240;
  • Сохранение снимков экрана (до 6 штук) с возможностью переноса на ПК;
  • Интерфейс на английском языке;
  • Питание от Li-Ion АКБ типа 18650.

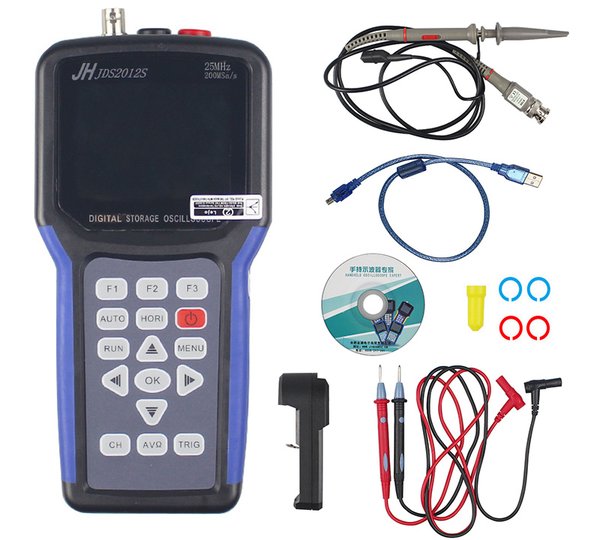

Комплектация:

  • Осциллограф,
  • Зарядник для АКБ,
  • USB-кабель для подключения к ПК,
  • Щуп измерительный для осциллографа с делителем (1X / 10X),
  • Щупы мультиметра,
  • Руководство.

Технические характеристики

Количество каналов 1
Импеданс входов 1MΩ 25pF
Соединение по току по переменному и постоянному (AC/DC)
Разрядность АЦП 8 бит
Диапазон измерений 40V (щуп 1X), 400V (щуп 10X), 2000V (с щуп 100X)
Чувствительность 10–5000 мВольт (щуп 1X)
Точность измерений ±3%
Размерность сетки времени 10 нс/дел – 5 с/дел
Режим развертки автоматический, нормальный, по сигналу
Курсорные измерения по X, по T
Размер буффера данных 4 кБ
Полоса пропускания 25 МГц
Частота дискретизации 200 МГц
Дисплей 3.2", 16bit color, TFT, 320 x 240
Режим отображения (развертки) X-T
Формат сохранения формы сигнала (скриншот) BMP
Функции мультиметра
Измерение постоянного напряжения 400 мВ / 4.000 В / 40.00 В / 400.0 В / 4000 В
Измерение переменного напряжения 400 мВ / 4.000 В / 40.00 В / 400.0 В / 750 В
Измерение сопротивления 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм
Измерение емкости 51.20 нФ / 512.0 нФ / 5.120 мФ / 51.20 мФ / 100 мФ
Тестирование диодов 0 В - 1.5 В
Прозвонка порог 60 Ом
Диапазон оцифровки 6000
Физические характеристики
Габариты [ДхШхГ] 21.50 x 9.60 x 3.60 см
Вес [нетто/бруто] 370 г. / 1.130 кг
