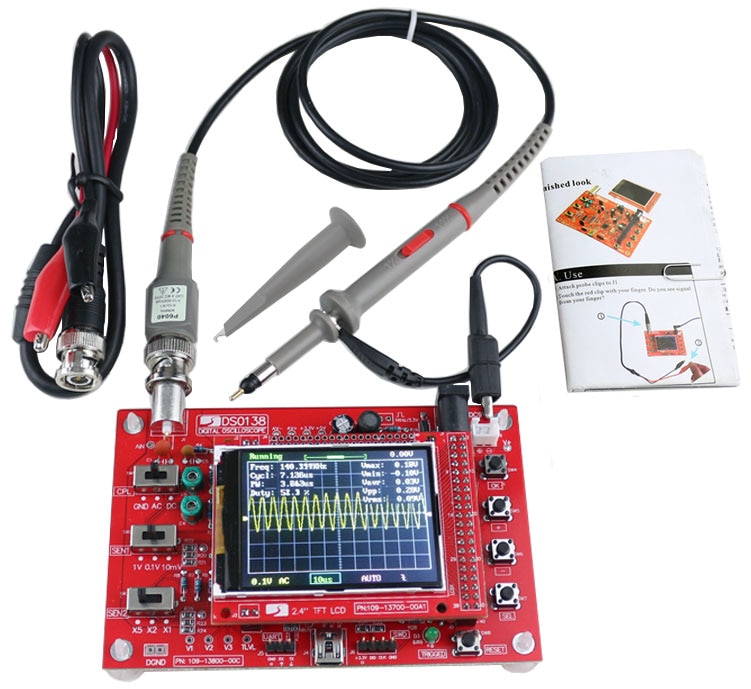

Цифровой осциллограф JYE Tech DSO138, собранный, плата без корпуса с БП и щупом P6100

Артикул: DSO138

Цифровой осциллограф JYE Tech DSO138, собранный, плата без корпуса с БП и щупом P6100

Артикул: DSO138
Штрих-код: 2000000083513
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
3 месяца гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Цифровой осциллограф DSO138 в данной комплектации поставляется в виде собранной платы, готовой к использованию. Плата дополнительно укомплектована щупом и контактами типа крокодил, чтобы можно было сразу начать использование прибора.

Осциллограф снабжен процессором ARM Cortex-M3 и 2,4-дюймовым цветным ЖК-экраном. Прибор позволяет производить измерения частоты, периода, ширины импульса, скважности, максимальных/минимальных/средних/амплитудных значений.

Для питания устройства потребуется источник питания с напряжением 9VDC и штекером Jack 5.5мм. Для защиты платы осциллографа можно использовать пластиковый корпус.

Технические характеристики

Габариты платы 117mm * 76mm
Размер экрана 52mm * 40mm (2.4")
Процессор ARM Cortex-M3 STM32F103C8
Напряжение питания DC 9V
Полоса частот 0 — 200KHz
Частота дискретизации 1Msps
Буфер измерений 1024 байта
Чувствительность по вертикали 10mV/деление — 5V/деление
Максимальное напряжение 50V(щуп 1:1)
Разрешение по горизонтали 10μs / деление — 50s / деление
Генератор прямоугольных импульсов 1Hz /3.3V

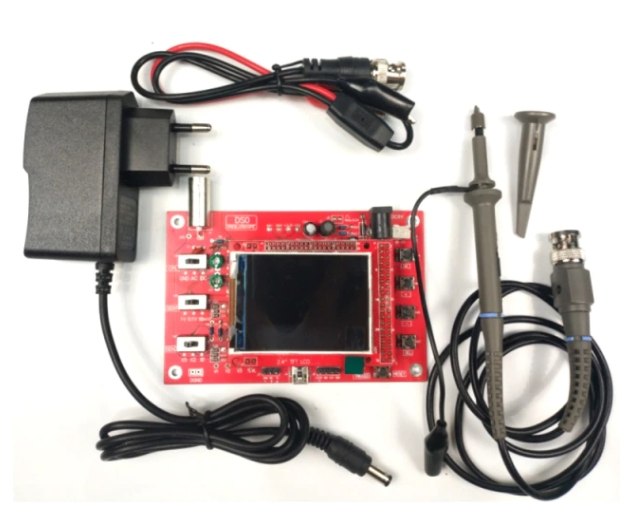

В комплект входят:

Осциллограф DSO138 1 шт.

Щуп-крокодилы 1 шт.

Щуп P6100 1 шт.

Блок питания 1 шт.
