Офсетный облучатель AX-1600 OFFSET, 1400-1600 МГц

Артикул: **AX-1600 OFFSET**
	Усиление антенны, dBi: 9 Рабочий диапазон: 1,4 ГГц Направленность антенны: направленная Артикул: AX-1600 OFFSET Наличие: 13 Марта ожидается 1 шт. Самовывоз из магазина в Екб. 13 Марта Доставим по Екатеринбургу 16 Марта Отправим в другой город 16 Марта 1 550 р. В корзину Юр.лица могут оформить заказ через корзину или направить запрос на info@42unita.ru	2 Года гарантии

Описание

Эффективный широкополосный облучатель AX-1600 OFFSET предназначен для использования в комплекте с устройствами, роботающими в диапазоне 1400-1800 МГц, имеет один вход с линейной поляризацией излучаемого поля.

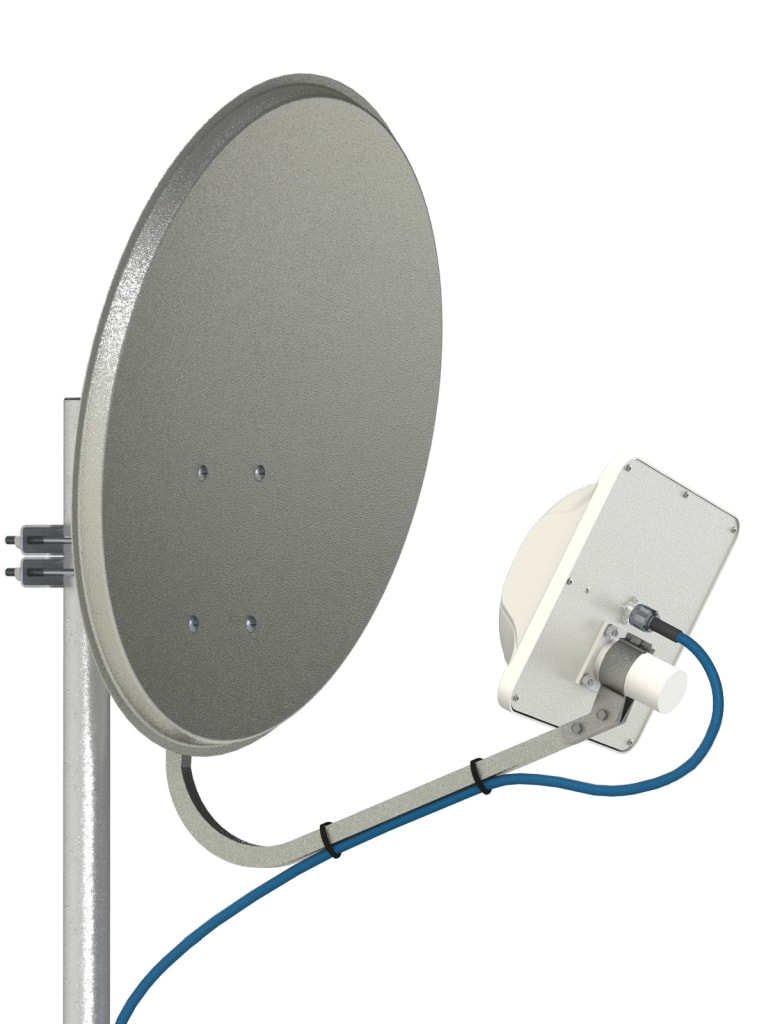

Ширина диаграммы направленности составляет около 100-110 ° градусов по уровню -10dB, поэтому облучатель рекомендуется к установке на короткофокусные параболические рефлекторы (F/D=0.5).

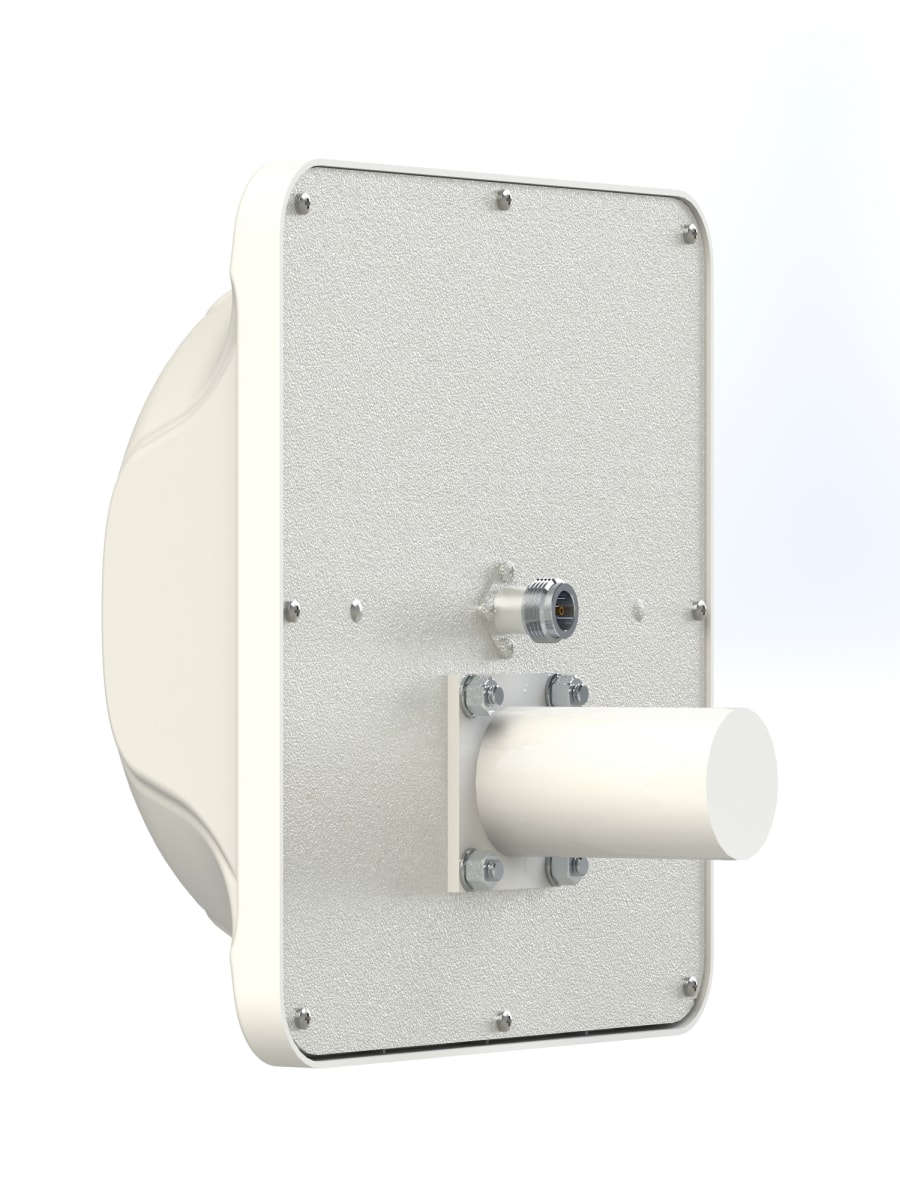

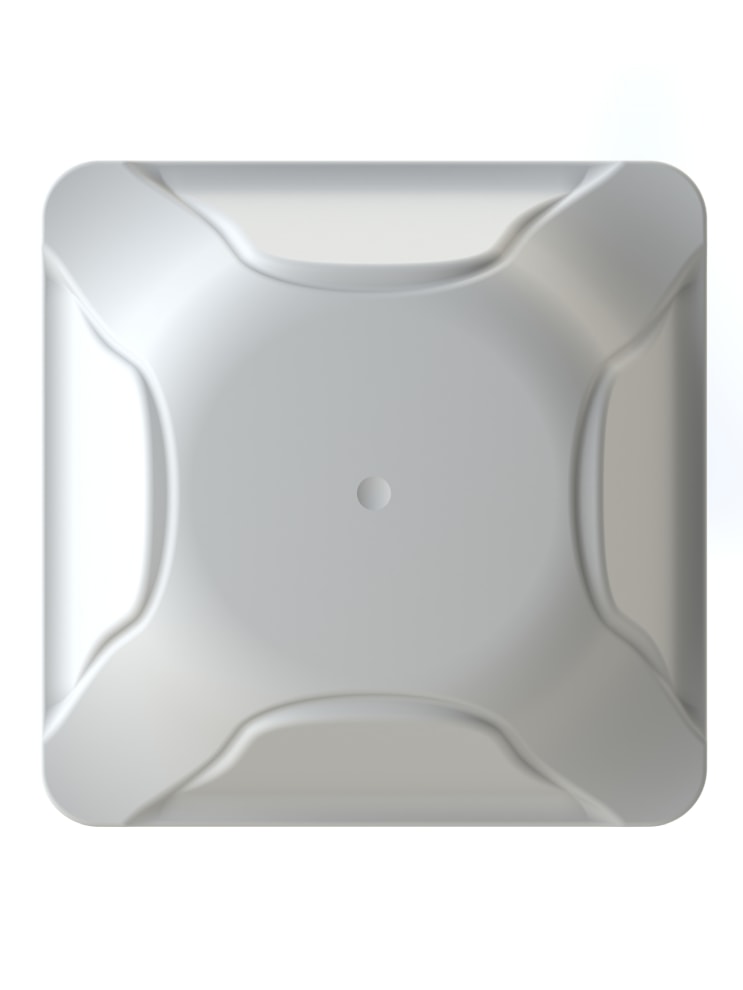

Активный вибратор антенны надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Облучатель снабжен разъемамом типа N-female.

Отличительные особенности:

Компактная антенна в наружном, всепогодном исполнении
Популярный разъем N-типа на выходе антенны
Универсальное крепление
Морозостойкий и ультрафиолетостойкий материал корпуса

Комплект поставки:

Облучатель AX-1600 OFFSET
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена

Технические характеристики
Рабочий диапазон частот, МГц	1400—1800
Результирующий КУ и ширина ДН по уровню -3дБ при различных диаметрах параболической антенны на частоте 1600 МГц с отношением F/D, равным 0,5	0,6м — 18,3dBi / 21° 0,9м — 21,5dBi / 14° 1,3м — 24,3dBi / 10° 1,5м — 26,3dBi / 8°
Ширина ДН в Н-плоскости по уровню -10дБ, град	98-113
Ширина ДН в Е-плоскости по уровню -10дБ, град	98-113
Отношение вперед/назад, дБ не менее	20
Входное волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.5
Допустимая мощность, Вт	50
Поляризация	линейная
Масса, г	500
Габаритные размеры, м	0,2х0,2х0,095
Разъем	N-female
Материалы антенны	Сталь, Оцинкованная сталь
Материал защитной коробки	Поликарбонат
Защитное покрытие	Порошковое полимерное покрытие
Диапазон рабочих температур	от -50°C до +80°C
