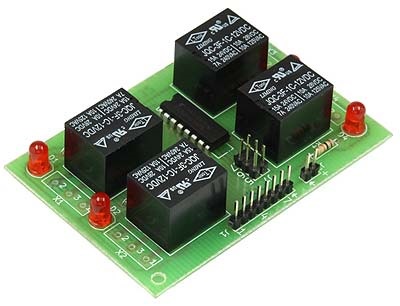

Блок реле 4 шт

Артикул: RA232M
Производитель:  РадиоКИТ
Артикул: RA232M
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 8 Мая
  • Доставим по Екатеринбургу 9 Мая
  • Отправим в другой город 9 Мая
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Блок предназначен для коммутации нагрузок с током до 7 А при напряжении до АС 240 В. Питание схемы может осуществляться в широком диапазоне напряжений в зависимости от типа установленного реле.

Характеристики:
• Номинальное напряжение питания: 5 / 12 / 24 В;
• U НАГРУЗКИ РЕЛЕ: До 240 В (АС);
• I НАГРУЗКИ РЕЛЕ: До 7 А;
• U ВХ: До 30 В;
• I НАГРУЗКИ МИКРОСХЕМЫ: До 500 мА.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.

Примечание:
• Схема не нуждается в настройке.
• При коммутировании индуктивных нагрузок рекомендуется установить параллельно нагрузке варистор на 430…470 В.
• Яркость светодиодов можно регулировать подбором резисторов R1…R4.
• Выводы микросхемы 10…12 подключены к разъёму J7 и общему питанию схемы.
