Электромагнитное реле серии NT90TP, 40А, NT90TPNCE220CF

Артикул: 005.001.018

Электромагнитное реле серии NT90TP, 40А, NT90TPNCE220CF

Количество полюсов: 1 х Перекл.
Напряжение питания: 220 В AC
Исполнение: Корпусное
Тип: Э/м реле
Номинальный ток, А: 40
Артикул: 005.001.018
Штрих-код: 2000000097541
Наличие:  36 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу завтра
  • Отправим в другой город завтра
сегодня ожидается 50 шт.
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Электромагнитное реле серии NT90TP с закрытыми контактами применяется в электронном оборудовании, кондиционерах и бытовой технике.
  • 1 перекидной контакт (1SPDT) на 40А;
  • Номинальное напряжение катушки 220В АС;
  • Потребляемая мощность 2ВА;
  • Материал контактов AgCdO.

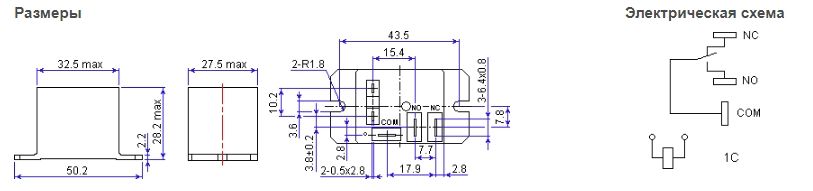

Технические характеристики

Серия NT90TP
Номинальная нагрузка на контакты NO: 40A/240В АС, 30В DC; NC: 30А/240В АС, 30В DC (0.9Вт)
NO: 30А/277В АС; NC: 20А/277В АС
Нагрузка двигателя: NO: 2л.с. 250В АС; NC: 1,5л.с. 250В АС
Нагрузка лампы: 5А/280В АС
Высота профиля стандартный профиль
Конфигурация контактов 1 перекидной контакт (1SPDT)
Исполнение корпуса закрытое
Напряжение питания катушки 220В АС
Материал контактов AgCdO
Максимальная температура нагрева 155°C
Потребляемая мощность катушки 2ВА
Долговечность механическая 107
электрическая 105

Вопросы и отзывы (56)

Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.
Сергей Шамарин
а у вас есть такое-же реле только не перекидное а с одним контактом. что-бы включать и выключать
Имя Цитировать
Евгений Кочнев
Добрый  день!
Такого же другого нет.
Используйте просто 2 контакта и всё, разницы  же нет, просто 1 контакт не будет задействован.
Имя Цитировать
Сергей Шамарин
добрый вечер. а можете сказать сколько киловатт в реальности оно выдержит?  6 кв. потянет?
Имя Цитировать
Сергей Шамарин
и ещё. какие контакты в разомкнутом состоянии. и если  подать питание они сомкнутся.  а если внезапно отключится подача энергии контакты останутся в замкнутом состоянии или-же разомкнутся?
Имя Цитировать
Евгений Кочнев
Добрый день!
6кВт потянет, но это уже на пределе.
Не смотря на то, что на реле написано 40А (то есть 8,8 кВт), реально он с этой нагрузкой долго не проживет.
При отсутствии напряжения разомкнуты контакты NO и COM, при подаче напряжения они замыкаются.
Напряжение на реле подается на маленькие клеммы. Большие клеммы NO и COM подписаны на реле.
При пропаже напряжения контакты NO и COM размыкаются.
Имя Цитировать
Гость
добрый вечер.  а мне в Орёл можете выслать?
Имя Цитировать
Тамара Савина
Добрый день! Отправка возможна: транспортной компанией, почтой России.
Имя Цитировать
Сергей Шамарин
добрый день. я сделал заказ  а почему мне ни кто не звонит?
Имя Цитировать
Тамара Савина
Добрый день! Менеджер не смог до Вас дозвонится.
Имя Цитировать
Гость
пусть ещё позвонит завтра в 15.00. чтобы я знал кто мне звонит
Имя Цитировать
Тамара Савина
Добрый день! Хорошо.
Имя Цитировать
Андрей
Добрый день, уважаемые работники! Прошу разъяснить реле можно ставить в электрокотёл отопления Сангай 9?
NT90TPNCE220CF
Имя Цитировать
Руслан Сафаров
Цитата
Андрей написал:
Добрый день, уважаемые работники! Прошу разъяснить реле можно ставить в электрокотёл отопления Сангай 9?
NT90TPNCE220CF
Можно
Имя Цитировать
Виктор
Доброго времени. Такие реле стоят на нагревателе теплотех 9квт. Горят. Чем подскажите заменить. Нагреватель трехфазный???
Имя Цитировать
Руслан Сафаров
Цитата
Виктор написал:
Доброго времени. Такие реле стоят на нагревателе теплотех 9квт. Горят. Чем подскажите заменить. Нагреватель трехфазный???
Добрый день. Более мощным реле https://www.42unita.ru/catalog/prochie_rele_i_kontaktory/Silovoe_promezhutochno_­005_001_001_f32, возможно твердотельным https://www.42unita.ru/catalog/prochie_rele_i_kontaktory/Odnofaznoe_SSR_60AA_a4b­.
Имя Цитировать
Гость
Добрый день. В Екатеринбурге где купить?
Имя Цитировать
Евгений Кочнев
Цитата
Гость написал:
Добрый день. В Екатеринбурге где купить?
Здесь:
https://www.42unita.ru/about/#howToFindUs
Имя Цитировать
Александр
Приветствую! Подскажите пожалуйста это нормально что эти реле греются  (примерно 40 С  при температуре в помещении 23 С) Стоят 3 штуке на  каждую фазу в ПУ котлом 9Квт
Имя Цитировать
Евгений Кочнев
Цитата
Александр написал:
Приветствую! Подскажите пожалуйста это нормально что эти реле греются  (примерно 40 С  при температуре в помещении 23 С) Стоят 3 штуке на  каждую фазу в ПУ котлом 9Квт
Добрый день!
Да, они могут греться, но не сильно. 40С в принципе не высокая температура.
Реле могут сильно греться еще из за пониженного напряжения в сети. При низком напряжении катушка внутри реле не может хорошо прижать контактную группу и образуется микрозазор между контактами реле, от этого на контактной группе образуется нагар и проводимость еще снижается, в итоге реле выгорают. Сгорание таких реле в ПУ электрокотла, довольно частое явление.
Конечно все зависит еще и от мощности котла. Заявленные 40А эти реле выдерживают только на очень короткий промежуток времени.
Можно сказать, что производители этих реле привирают, когда пишут на них 40А.
Имя Цитировать
Александр
Цитата
Евгений Кочнев пишет:
[QUOTE]Александр написал:
Приветствую! Подскажите пожалуйста это нормально что эти реле греются  (примерно 40 С  при температуре в помещении 23 С) Стоят 3 штуке на  каждую фазу в ПУ котлом 9Квт[/QUOTE] Добрый день!
Да, они могут греться, но не сильно. 40С в принципе не высокая температура.
Реле могут сильно греться еще из за пониженного напряжения в сети. При низком напряжении катушка внутри реле не может хорошо прижать контактную группу и образуется микрозазор между контактами реле, от этого на контактной группе образуется нагар и проводимость еще снижается, в итоге реле выгорают. Сгорание таких реле в ПУ электрокотла, довольно частое явление.
Конечно все зависит еще и от мощности котла. Заявленные 40А эти реле выдерживают только на очень короткий промежуток времени.
Можно сказать, что производители этих реле привирают, когда пишут на них 40А.
Евгений, спасибо за ответ. А какие реле посоветуете, чтобы хватало на долгий срок службы и   размером вышли, чтобы в ПУ влезли и не грелись.
Имя Цитировать
Александр
Как дополнение к предыдущему вопросу.
Вот в этом ПУ  https://www.42unita.ru/catalog/elektricheskie_kotly/Pult_upravleniya_PUEKM_9_468­  в инструкции написано, что стоят магнитные реле, они надежнее и не греются, может стоит весь его заменить?
Имя Цитировать
Евгений Кочнев
Цитата
Александр написал:
Цитата
Евгений Кочнев пишет:
Цитата
Александр написал:
Приветствую! Подскажите пожалуйста это нормально что эти реле греются  (примерно 40 С  при температуре в помещении 23 С) Стоят 3 штуке на  каждую фазу в ПУ котлом 9Квт
Добрый день!
Да, они могут греться, но не сильно. 40С в принципе не высокая температура.
Реле могут сильно греться еще из за пониженного напряжения в сети. При низком напряжении катушка внутри реле не может хорошо прижать контактную группу и образуется микрозазор между контактами реле, от этого на контактной группе образуется нагар и проводимость еще снижается, в итоге реле выгорают. Сгорание таких реле в ПУ электрокотла, довольно частое явление.
Конечно все зависит еще и от мощности котла. Заявленные 40А эти реле выдерживают только на очень короткий промежуток времени.
Можно сказать, что производители этих реле привирают, когда пишут на них 40А.
Евгений, спасибо за ответ. А какие реле посоветуете, чтобы хватало на долгий срок службы и   размером вышли, чтобы в ПУ влезли и не грелись.
Может быть войдут по размеру вот такие?
https://www.42unita.ru/catalog/prochie_rele_i_kontaktory/Silovoe_promezhutochno_­005_001_010_492

Они нагрузку точно будут держать без проблем.
Имя Цитировать
Евгений Кочнев
Цитата
Александр написал:
Как дополнение к предыдущему вопросу.
Вот в этом ПУ    https://www.42unita.ru/catalog/elektricheskie_kotly/Pult_upravleniya_PUEKM_9_468­ ­    в инструкции написано, что стоят магнитные реле, они надежнее и не греются, может стоит весь его заменить?
Там скорее всего стоят такие же реле, так что менять ПУ нет смысла, лучше в старом ПУ реле заменить.
Имя Цитировать
Гость
Добрый день, есть такое реле nt90tpnce220cb
Имя Цитировать
Евгений Кочнев
Цитата
Гость написал:
Добрый день, есть такое реле nt90tpnce220cb
Добрый день, нет такого нет, но есть NT90TPNCE220CF
Думаю, оно должно подойти Вам
Имя Цитировать
Андрей
Здравствуйте! Подскажите пожалуйста, котел 7,5 кВт (3*2,5) реле nt90tpnce220 cf горят, какое реле поставить что бы испрвить ситуацию? Или что делать с этим? Заранее спасибо.
Имя Цитировать
Антон Завалин
Добрый день! Электромагнитное реле часто подвержено обгоранию т.к. при больших токах контакторы реле при соприкосновении создают искру подобно сварке и появляется нагар,оплавляются, а далее плохой контакт и плавление всего механизма. Как вариант можно попробовать полупроводниковое, твердотельное реле, оно уже не создает механического воздействия на контакторы, этим заняты полупроводники, но оно требует охлаждения, радиатора. Например такое https://www.42unita.ru/catalog/prochie_rele_i_kontaktory/Odnofaznoe_SSR_80AA_21f­
Имя Цитировать
Андрей
FOTEK SSR-80AA вместо nt90tpnce220 и все? Просто такие замыкания nt90 могут привести к возгоранию. Этого можно избежать простой заменой nt90 на FOTEK SSR-80AA?
Имя Цитировать
Антон Завалин
Цитата
Андрей написал:
FOTEK SSR-80AA вместо nt90tpnce220 и все? Просто такие замыкания nt90 могут привести к возгоранию. Этого можно избежать простой заменой nt90 на FOTEK SSR-80AA?
Теоретически возгореться может любое реле, Fotek не исключение, все таки большие токи коммутации.Твердотельное реле имеет более долгий срок службы, надежнее за счет отсутствия механики,отсутствие искры и менее чувствительны к внешним условиям, но по отзывам, если перегорает, то обычно оставляет цепь замкнутой (так же могут привести к возгоранию не отключив нагрузку), а так же требует хорошего охлаждения.
Имя Цитировать
Сергей
На управляющие (маленькие) контакты можно 220 из сети подавать, не сгорит??? Хочу использовать в цепи стартера генератора, чтобы замыкать эту цепь, если пропало напряжение. Кстати подкиньте схему если есть.
Имя Цитировать
Антон Завалин
Цитата
Сергей написал:
На управляющие (маленькие) контакты можно 220 из сети подавать, не сгорит??? Хочу использовать в цепи стартера генератора, чтобы замыкать эту цепь, если пропало напряжение. Кстати подкиньте схему если есть.
Доброе утро! Можно подавать 220, не сгорит. Схема подключения
Имя Цитировать
Михаил
Доброго времени суток! Электрокотел ЭВП-12М после подключения к ДИФу не запускается, в реле nt90tpnce220cf питание приходит, но при запуске ничего не происходит. Не подскажите в чем может быть проблема? Или как проверить исправность реле (в электрике не очень силён)
Имя Цитировать
Ельняков Роман
Цитата
Михаил написал:
Доброго времени суток! Электрокотел ЭВП-12М после подключения к ДИФу не запускается, в реле nt90tpnce220cf питание приходит, но при запуске ничего не происходит. Не подскажите в чем может быть проблема? Или как проверить исправность реле (в электрике не очень силён)
если на питание катушки реле приходит напряжение и при этом силовые контакты не замыкаются, значит реле не исправно. Работоспособность реле ни как не может быть зависима  от ДИФА
Имя Цитировать
Евгений Гудков
Здравствуйте! Отказали реле NT90TPNCE220CF на электрокотле Зота эконом 6 квт., трещали, отработали всего сезон, напряжение у нас 255-265В. Что делать, каждый год менять реле? Какой у этих китайских реле "запас прочности"? Заказал три штуки у вас. Спасибо!
Имя Цитировать
Евгений Кочнев
Цитата
Евгений Гудков написал:
Здравствуйте! Отказали реле NT90TPNCE220CF на электрокотле Зота эконом 6 квт., трещали, отработали всего сезон, напряжение у нас 255-265В. Что делать, каждый год менять реле? Какой у этих китайских реле "запас прочности"? Заказал три штуки у вас. Спасибо!
Здравствуйте.
NT90TPNCE220CF наиболее устойчивые из всей серии реле. К сожалению и они часто выходят из строя на электрокотлах.
Есть 2 решения данного вопроса:
1) Просто меняете реле на новые такие же
2) Меняете реле на другие выносные реле более мощные. На пример: https://www.42unita.ru/catalog/prochie_rele_i_kontaktory/Silovoe_promezhutochno_­005_001_012_667
Имя Цитировать
Александр
Подскажите , а может данное реле наоборот не размыкать силовые контакты ? т.е. залипание может быть?
Имя Цитировать
Антон Завалин
Цитата
Александр написал:
Подскажите , а может данное реле наоборот не размыкать силовые контакты ? т.е. залипание может быть?
Добрый день! Бывает, что при большом пусковом токе силовые контакты смыкаются и сплавляются вместе без возврата в исходное состояние.
Имя Цитировать
Кирилл
Добрый день!
Подскажите  возможно ли заменить реле NT90TPNCE220CF (залипают и не отключаются) на
Контактор КМИ-23210 32А 230В/АС3 1НО ИЭК (катушка управления 230В) на котел 12Вт?
Имя Цитировать
Евгений Кочнев
Цитата
Кирилл написал:
Добрый день!
Подскажите  возможно ли заменить реле NT90TPNCE220CF (залипают и не отключаются) на
Контактор КМИ-23210 32А 230В/АС3 1НО ИЭК (катушка управления 230В) на котел 12Вт?
Здравствуйте, да, можно, если в корпусе котла хватит места для размещения 3шт. КМИ.
Можно так же использовать другие виды контакторов:
https://www.42unita.ru/catalog/rele_i_kontaktory_etk_energiya/Silovoe_promezhuto­chno_E0403_0040_878

или на пример установить 1шт. такой контактор:
https://www.42unita.ru/catalog/rele_i_kontaktory_etk_energiya/Modulnyy_kontaktor­_E0310_0005_b26
Имя Цитировать
ВЛАДИМИР
Здравствуйте.
Я сущий дилетант и прошу просто подтвердить как я понимаю подключение реле NT90TPNCE220CF
Вставляю клеммы на управляющие (2 маленькие) контакты из сети 220В, одну клемму в контакт COM ,
и одну клемму в контакт NO (левую)  или  правую? Или все равно... ??,
У меня подсоединение к тену по подогреву воды в емкости для душа на даче
,Спасибо.
Имя Цитировать
Антон Завалин
Цитата
ВЛАДИМИР написал:
Здравствуйте.
Я сущий дилетант и прошу просто подтвердить как я понимаю подключение реле NT90TPNCE220CF
Вставляю клеммы на управляющие (2 маленькие) контакты из сети 220В, одну клемму в контакт COM ,
и одну клемму в контакт NO (левую)  или  правую? Или все равно... ??,
У меня подсоединение к тену по подогреву воды в емкости для душа на даче
,Спасибо.
Добрый день! Когда реле отключено, у него замкнуты контакты COM и NC. Когда вы подаете напряжение 220В на управляющие контакты (маленькие), замыкаются контакты COM и NO. Следовательно для включения подогрева воды при подаче питания на реле, необходимо разрыв фазы нагревателя подключить к клеммам COM и NO.
Имя Цитировать
Гость
Здравствуйте, есть кател электрический. На него приходит 3 фазы. Как можно без особых проблем сделать удалённое управление? В нем стоят 3 реле nt90tpnce220cf, может есть какие-то устройства которые можно подключить к котлу или заменить и включать и отключать через Wi-Fi. Требуется только включение и отключение, больше никаких регулеровок не нужно.
Имя Цитировать
Антон Завалин
Цитата
Гость написал:
Здравствуйте, есть кател электрический. На него приходит 3 фазы. Как можно без особых проблем сделать удалённое управление? В нем стоят 3 реле nt90tpnce220cf, может есть какие-то устройства которые можно подключить к котлу или заменить и включать и отключать через Wi-Fi. Требуется только включение и отключение, больше никаких регулеровок не нужно.
Добрый день! Можно установить вот такое устройство https://www.42unita.ru/catalog/umnyy_dom_c_ewelink_sonoff_i_prochie/Besprovodnoy­_Sonoff_4CH_Pro_R3_0...
Имеет 4 канала по 10А (2200Вт) каждый, на 3 из которых можете подключить каждое из ваших реле. Можно включать по очереди или все сразу, но стоит учитывать, что включение/отключение по температуре будет невозможным.
Имя Цитировать
Алексей Т.
Здравствуйте! У меня катёл Эван, и возникла такая проблема,при 3-х фазном подключении,когда кател набрал заданую температуру,и термо реле отключило питание,то реле  NT90TPNCE220CF пытается обратно встать на питание и происходят как бы быстрые щелчки. Это само реле неисправно,или проблема со схемай подключения?
Имя Цитировать
Антон Завалин
Цитата
Алексей Т. написал:
Здравствуйте! У меня катёл Эван, и возникла такая проблема,при 3-х фазном подключении,когда кател набрал заданую температуру,и термо реле отключило питание,то реле  NT90TPNCE220CF пытается обратно встать на питание и происходят как бы быстрые щелчки. Это само реле неисправно,или проблема со схемай подключения?
Добрый день! Если вы уверены, что реле должно быть выключено, то оно не должно щелкать и пытаться включиться, если температура уже набрана. Возможно проблема в плате управления.
Имя Цитировать
Гость
Добрый день,  установлен котел Каракан 6кв , на ПУ греется реле  NT90TPNCE220CF поменял на новое также греется как старое , ну как греется чувствуешь рукой что тёплое!  В сети на стабилизаторе при включении котла напряжение показывает 199-206 , также тёплые автоматы 16с , это нормально? Спасибо!
Имя Цитировать
Антон Завалин
Цитата
Гость написал:
Добрый день,  установлен котел Каракан 6кв , на ПУ греется реле  NT90TPNCE220CF поменял на новое также греется как старое , ну как греется чувствуешь рукой что тёплое!  В сети на стабилизаторе при включении котла напряжение показывает 199-206 , также тёплые автоматы 16с , это нормально? Спасибо!
Добрый день! Это нормально при такой нагрузке, а реле может выдержать температуру нагрева до 155°C и часто применяется в котлах. Понаблюдайте, если автоматы начнут плавиться, то их точно нужно поменять на более мощные, например на 25А. Если расплавится реле, то просто меняете, со временем они выходят из строя и это обычное дело.
Имя Цитировать
Гость
Добрый день, подойдет на котел Zota Balance 9?
Имя Цитировать
Антон Завалин
Цитата
Гость написал:
Добрый день, подойдет на котел Zota Balance 9?
Добрый день! У нас нет информации, какие реле стоят в данном котле, нужно смотреть по факту и подбирать, но вообще по информации в интернете стоят такие реле. Вскройте котел и посмотрите, если форма такая же и контакты, скорее всего подойдет.
Имя Цитировать
Дмитрий
Здравствуйте. В чем разница между  реле NT90TPNCE220CF и NT90TPNCE220CB?
Имя Цитировать
