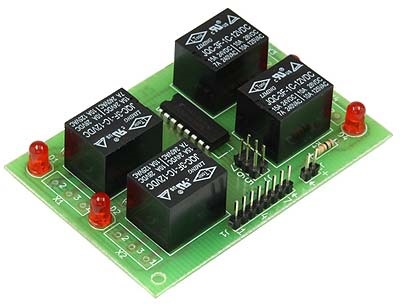

Печатная плата с компонентами и инструкцией в упаковке.
Блок предназначен для коммутации нагрузок с током до 7 А при напряжении до АС 240 В. Питание схемы может осуществляться в широком диапазоне напряжений в зависимости от типа установленного реле.

Характеристики:
  • Номинальное напряжение питания: 5 / 12 / 24 В;
  • UНАГРУЗКИ РЕЛЕ: До 240 В (АС);
  • IНАГРУЗКИ РЕЛЕ: До 7 А;
  • UВХ: До 30 В;
  • IНАГРУЗКИ МИКРОСХЕМЫ: До 500 мА.

Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

Примечание:
  • Схема не нуждается в настройке.
  • При коммутировании индуктивных нагрузок рекомендуется установить параллельно нагрузке варистор на 430…470 В.
  • Яркость светодиодов можно регулировать подбором резисторов R1…R4.
  • Выводы микросхемы 10…12 подключены к разъёму J7 и общему питанию схемы.
