Реле силовое JQX-38F/3Z, катушка 48V DC

Артикул: 005.001.029

Реле силовое JQX-38F/3Z, катушка 48V DC

Количество полюсов: 3хП.
Напряжение питания: 48 В
Исполнение: Корпусное
Тип: Э/м реле
Номинальный ток, А: 30
Артикул: 005.001.029
Штрих-код: 2000000186368
Наличие:  3 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу 1 Апреля
  • Отправим в другой город 1 Апреля
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Электромагнитное промежуточное реле JQX-38F с тремя перекидными контактами (3PDT). Допустимый ток через контакты до 40 ампер. Управляющая катушка 48В постоянного тока.
Реле применяются в схемах автоматики для коммутации электрических цепей постоянного и переменного тока.

Технические параметры

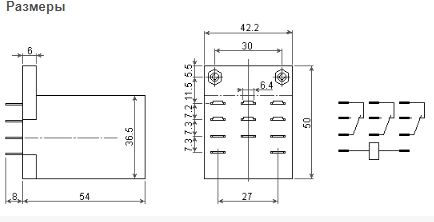

Размеры 50.5 x 42.2 x 55.3 мм
Форма контактов 3Z
Материал контактов AgCdO
Номинальная нагрузка 30/40A 250В AC/30В DC
Напряжение питания катушки 48В DC
Потребляемая мощность катушки ≤ 2.5Вт
Напряжение срабатывания (при 25°C) ≥33.6 В
Напряжение отпускания (при 25°C) ≤ 4.8 В
Сопротивление катушки, ± 10% 2000 Ом
Время срабатывания/отпускания 25мс / 15мс
Контактное сопротивление ≤100мОм
Сопротивление изоляции ≥1000МОм 500В DC
Ресурс электрический 105 циклов
механический 107 циклов
Диэлектрическая прочность между контактами 1500В
между контактом и катушкой 2500В
Температура эксплуатации -20°С...+60°C
Вес ~130г
