Цифровой интеллектуальный термостат с диапазоном установки температуры -9…. +99 RA068

Артикул: RA068
Производитель:  РадиоКИТ
Артикул: RA068
Штрих-код: 2000000177045
Наличие:  10 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу 1 Апреля
  • Отправим в другой город 1 Апреля
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Устройство представляет собой симметричный цифровой высокоточный термостат для широкого применения как в бытовой технике, так и на производстве. Термостат найдет применение в системах отопления и кондиционирования, инкубаторах, теплицах, сушильных шкафах и коптильнях, производственной автоматике и т.д.

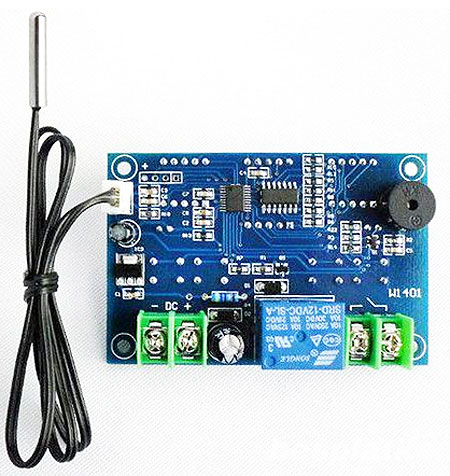

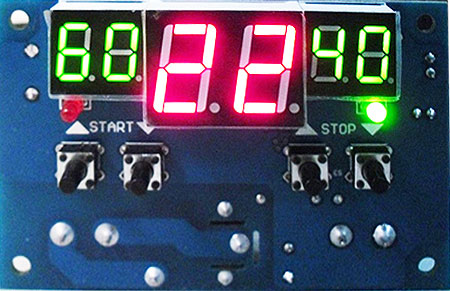

Схема термостата построена с использованием микроконтроллера STM 8S003F3P6, который в соответствии с заданным режимом работы включает или отключает нагрузку сравнивая измеренную термодатчиком температуру с установленными пороговыми значениями. В качестве термодатчика используется герметизированный терморезистор 10 КОм. На плате термостата установлены 3 двухразрядных семисегментных светодиодных индикатора: центральный индикатор красного свечения показывает текущую измеренную температуру, два индикатора по бокам отцентрального (зеленого свечения) показывают установленные температуры начального и конечного значений диапазона регулирования. Для индикации состояния реле (включение/выключение нагрузки) на плате также установлены светодиоды красного и зеленого цвета.

Краткие технические характеристики

Напряжение питания термостата, В 9…14, DC
Диапазон измеряемой и контролируемой температуры, С -9…. +99
Точность измерения, С 0,5
Шаг установки температуры, С 1
Минимальный гистерезис, С 1
Частота обновления, сек 0,5
Потребляемая мощность, Вт <1
Тип коммутации нагрузки "сухой контакт", "нормально открыт" ("NO")
Коммутируемый ток, А 10 (14VDC, 250VAC)
Датчик температуры герметизированный, NTC длина кабеля 50 см
Габаритные размеры, мм 78 x 51 x 30

Описание работы
Данное устройство можно отнести к пропорционально-интегрально-дифференциальным регуляторам (ПИД), широко используемым в промышленности, основными преимуществами которых является низкая погрешность работы, незначительные требования к характеристикам термодатчика, возможность нескольких режимов работы, наличие индикаторов измеряемой температуры и температуры уставок и т.д.
Микроконтроллер STM 8S003F3P6, получая аналоговый сигнал (пропорциональное изменение напряжения на термосопротивлении датчика температуры), сравнивает его с значениями установленных пороговых температур диапазона регулирования, и, в случае совпадения с пороговым значением, либо значением внутри установленного диапазона, вызывает срабатывание или отключение реле.
Состояние реле индицируется светодиодами - реле включено (контакты замкнуты) -светится светодиод красного цвета, реле выключено (нагрузка отключена) - светится светодиод зеленого цвета.

Установка режима работы.

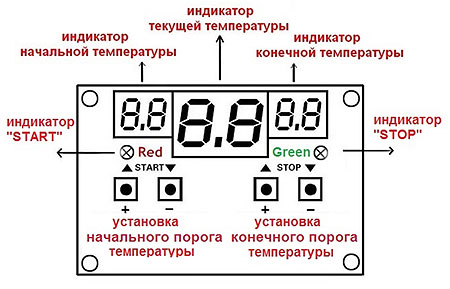

Установка значения температур соответствующего порога ("START" и "STOP") производится кнопками в соответствии с мнемоническим изображением.

В зависимости от установленных значений пороговых температур термостат работает в режиме ОХЛАЖДЕНИЕ или НАГРЕВ.
- в случае, когда установленное значение температуры начального порога меньше температуры конечного порога, термостат работает в режиме НАГРЕВ;
- в случае, когда значение начального порога больше значения температуры конечного порога, термостат работает в режиме ОХЛАЖДЕНИЕ до установленной температуры;
- в случае, когда установлена одинаковая температура как для верхнего порога, так и для нижнего, термостат не работает, реле выключено, контакты реле разомкнуты.

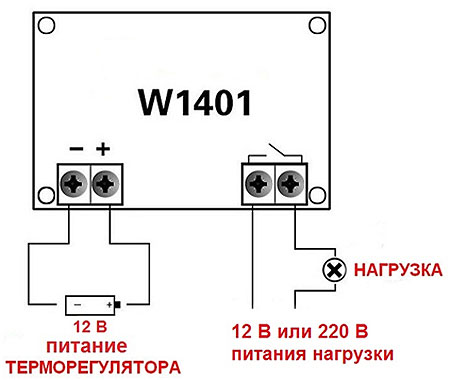

Подключение проводов питания и нагрузки к плате термостата осуществляется с помощью клеммных колодок, имеющих мнемоническое обозначение - "DC" - напряжение питания термостата и изображение "контакты" для подключения нагрузки.
