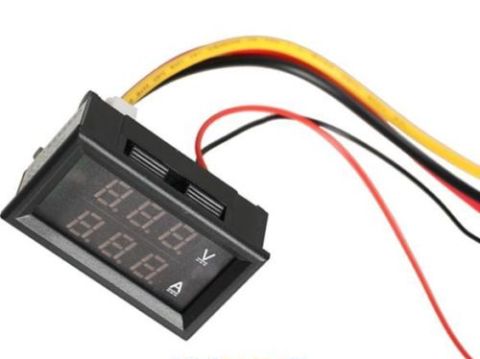

Вольтамперметр 0-100 В, 10 А (встроенный шунт)

Артикул: 206828 (ВА-100-10)

Вольтамперметр 0-100 В, 10 А (встроенный шунт)

Артикул: 206828 (ВА-100-10)
Штрих-код: 2000000018157
Наличие:  12 шт.
  • Самовывоз из магазина сегодня
  • Доставим по Екатеринбургу завтра
  • Отправим в другой город завтра

280 р. 310 р.

В корзину

1 Год гарантии
Подбор Монтаж Доставка Оплата Скидки Сервис-центр

Описание

Цифровой встраиваемый вольтметр-амперметр постоянного тока со встроенным шунтом до 10 Ампер предназначен для встраивания в различную технику для контроля рабочего напряжения и потребления тока.

Имеет встроенный шунт.

Технические характеристики

Рабочее напряжение питания 4,5...30 В
Дисплей 0,28"
Цвет дисплея красный
Измеряемое напряжение 0...100 В
Измеряемый ток 0...10 А
Минимальное разрешение 0,01 А
Рабочая температура -10...65о С
Размер Посадочного места: 45*25,5 мм
Внешней панели 48*28,5 мм

Вопросы и отзывы (27)

Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.
Ярослав
Добрый прибор пришел, а схемы подключения нет
Имя Цитировать
Николай Ефремов

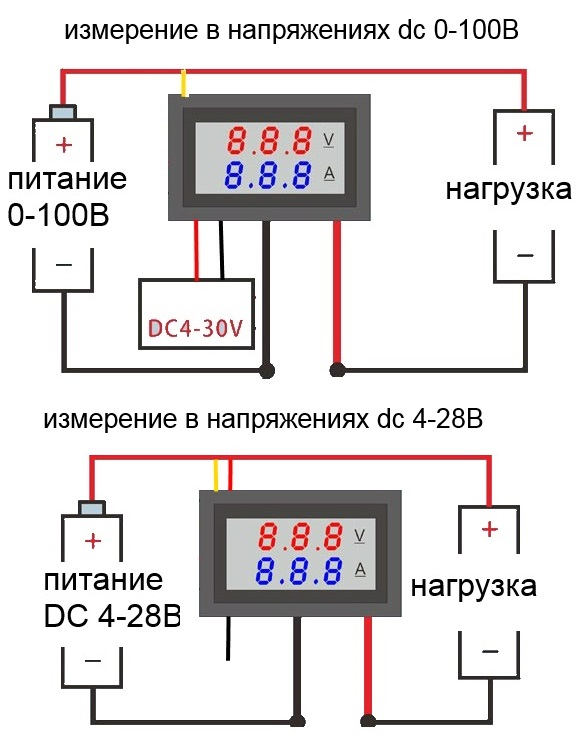

Здравствуйте, Ярослав! К сожалению, прибор не комплектуется инструкцией, и в Сети ее найти также не удалось. Мы добавили в описание товара изображения со схемами подключения, они появятся завтра.
Имя Цитировать
Ярослав
Добрый день скажите шунт есть?
Имя Цитировать
Евгений Жданов
Добрый день!
В данном приборе есть встроенный шунт на 10А.
Имя Цитировать
Евгений Кочнев
Добрый день!
Да в этом приборе шунт уже встроен. Дополнительного шунта приобретать не придется.
Мы специально привезли эти вольтамперметры, так как это самое не дорогое решение для токов до 10А.
Имя Цитировать
Владимир

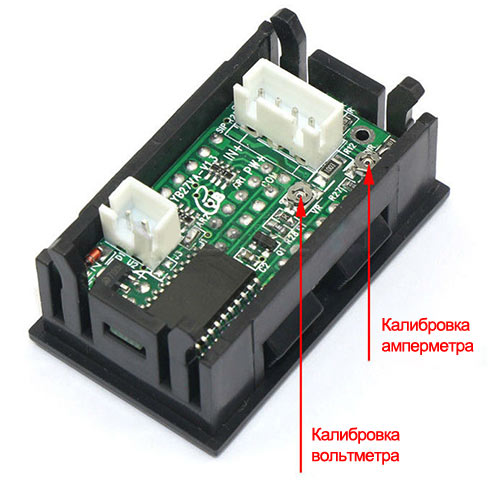

Что-то у Вас на фото не видно встроенного шунта!
Вместо шунта - отверстия на плате.
Имя Цитировать
Николай Ефремов
Здравствуйте, Владимир! Да, действительно на фото шунт отсутствует (извините, такое фото), но на наших устройствах он есть в виде проволочки, соединяющей отверстия.
Имя Цитировать
Дмитрий
При использовании схемы подключения с отдельным питанием (требуется  измерение от 0 В) нужно ли, чтобы отдельный блок питания был "гальванически развязан" с измеряемой "сетью"? Или можно "соорудить" регулятор напряжения (на lm317 например) и запитать вольтамперметр через него от того же источника питания, что питает "основную сеть"? Это сильно упростит, для меня,  дело...
Имя Цитировать
Николай Ефремов
Здравствуйте, Дмитрий! Так как земля шунта и минус питания дисплея (черные провода на схеме) замкнуты накоротко, такая схема с регулятором напряжения должна работать.
Имя Цитировать
Гость
Цитата
Николай Ефремов пишет:
Здравствуйте, Владимир! Да, действительно на фото шунт отсутствует (извините, такое фото), но на наших устройствах он есть в виде проволочки, соединяющей отверстия.
Какой длины и какого диаметра должен быть встроенный шунт?
Имя Цитировать
Николай Ефремов
Здравствуйте! В устройстве впаян шунт диаметром 1.5 мм и длиной 30 мм.
Имя Цитировать
Гость
Здравствуйте!
прошу сообщить габаритные размеры устройства.
Имя Цитировать
Евгений Жданов
Добрый день!
Посадочный размер 45*25,5 мм. Внешней панели 48*28,5 мм.
Имя Цитировать
vels7
Заказал такой очень нужный и не дорогой прибор,уже в дороге.Спасибо Вам за полное описание,схему подключения,Вы просто молодцы!А я попозже ещё такой закажу,необходим контроль при эксплуатации зарядного устройства IMAX B6 Pro по контролю входного напряжения и главное ограничение тока на устройство в 5А,так же и не маловажный контроль тока и напряжения по входу на понижающий преобразователь,который тоже заказал у Вас вместе с ампервольтметром.Мне это поможет питать IMAX B6 (у которого входное напряжение до 18В и при 18.3В уже не работает,пишет ,,перебор!") от источников питания для ноутбуков и выбирать,какой то при необходимости 2.5А 19В или 5.5А 20В.Ну вот с помощью Вашей изумительной техники,любезно предложенной на сайте,надеюсь грамотно и безопасно для зарядного устройства получить нужный результат.А такой ампервольтметр,тем более с подстройкой точности как раз необходим.Спасибо Вам! Электрик-электронщик Владимир г Оренбург.
Имя Цитировать
Николай Ефремов
Спасибо за ценный отзыв, Владимир!
Имя Цитировать
vels7
Получил прибор без подстроечных сопротивлений,сразу откалиброван точно,сверил с высокоточным тестером.Имеет в одном разъёме два толстых: красный это плюс и чёрный минус амперметра,шунт 10A около этого разъёма находится и к нему припаяны эти провода.Другой разъём с тремя тонкими: чёрный минус питания прибора,красный плюс питания прибора,жёлтый измерительный,подключать к плюсу,на котором измеряется напряжение.Например к аккумулятору 4.2V LiPo: к минусу тонкий чёрный,к плюсу красный тонкий,загорятся все ноли прибора,теперь измерительный жёлтый к плюсу аккумулятора,куда подключен тонкий красный и на табло покажет напряжение 4.2V. Теперь другой пример,по преобразователю.Скажем от блока питания ноутбука подключаем + и - к преобразователю,например понижающему.К этим же + и - подключаем тонкий красный на плюс,тонкий чёрный на минус.На выходные + и - преобразователя подключаем к плюсу преобразователя плюс того,что будете от преобразователя питать,скажем или плюс аккумулятора,или плюс зарядного устройства.А к выходу минуса преобразователя подключаем толстый минус от ампервольтметра,кстати у преобразователя минус проходной,то есть 1:1 совместный для входа и выхода,общий он,а вот плюс не общий,он проходит через схему.Вот подключили толстый минус к минусу выходному преобразователя и теперь оставшийся толстый красный от ампервольтметра подключаем к минусу аккумулятора или зарядного устройства (напрямую минус зарядного нельзя в этом случае подключать к минусу преобразователя).Таким образом плюс амперметра сквозь аккумулятор или через другую нагрузку - зарядное устройство, попадает на свой плюс амперметра.Когда включите блок питания, на нижней строке ампервольтметра увидите цифры,сколько Ампер потребляет аккумулятор или зарядное.У нас остался жёлтый измерительный провод от ампервольтметра,для измерения плюса,подключите к входному плюсу преобразователя,это покажет напряжение на входе,или подключите жёлтый тонкий к выходу преобразователя,тоже к плюсу,увидите выходное напряжение преобразователя,которое регулируется переменным сопротивлением на плате преобразователя.Ну а если к преобразователю подключен аккумулятор,то увидите напряжение на аккумуляторе в процессе заряда,а амперметр покажет ток заряда,ток заряда настроите другим переменным сопротивлением на плате преобразователя.Жёлтый тонкий можно через кнопку или переключатель подключать ко входу преобразователя или выходу,увидите напряжение на входе или выходе преобразователя,питаемого от внешнего блока питания,например от ноутбука.Дело привычки и всё получится. Заказанный ампервольтметр точно показывает не только напряжение,но и ток.Хороший приборчик.Маленький,точный и не нужно частенько пользоваться тестером,все результаты измерений видны. Удобно! Спасибо! С уважением и благодарностью Владимир г Оренбург. Удачи Вам и пользователям!
Имя Цитировать
yaromirrus
Доброго времени суток! Приборчик этот замечательный, пользуюсь и радуюсь. Однако вопрос имеется, если я подключу внешний шунт, встроеный видимо придётся демонтировать?
Имя Цитировать
Евгений Жданов
Добрый день!
Скорее всего он неверно будет отображать информацию.
Потому что такие модели, с внешним шунтом, разные под 50 А и 200 А.
Имя Цитировать
yaromirrus
Понятно, так я и думал, благодарю за ответ! Не будем изобретать велосипед, а купим готовый с выносным шунтом.
Имя Цитировать
Дмитрий
Необходимо мерить до 125В постоянного тока.
Можете прислать схему делителя напряжения?
Спасибо!
Имя Цитировать
Евгений Жданов
Добрый день!
Вы уже приобрели этот вольтамперметр? Если нет, то можно взять http://www.42unita.ru/catalog/prochie_ukazateli_napryazheniya/Voltampermetr_0_3­00_VA_300_10_bb2 он измеряет до 300 В и 10 А.
Имя Цитировать
александр
Здравствуйте. Я у вас купил вольтрамперметр внадежде что при подключении у меня не возникнут проблемы. Пол месяца почти шли приборы и оказалось что схема подключения не соответствует действительности и по цветам и по расположению проводов. Прошу вас выслать схему соединения этого прибора, т.к. в этом приборе нет желтого. Спасибо.
Имя Цитировать
александр
Я его подсоединил следующим образом.
IN это красный, а не желтый провод
PW черный, а не красный провод
COM синий, а не черный провод
:)
Имя Цитировать
Гость
Здравствуйте! Скажите, пожалуйста, эти амперметры в одной полярности измеряют или в обеих? Собраны на контроллере, или на ICL?
Имя Цитировать
Николай Ефремов
Здравствуйте, Александр!
К сожалению, производитель использует провода с цветами изоляции по остаточному принципу, судя по всему. Рады, что Вы разобрались сами. Попробуем дополнить описание, чтобы сделать это понятным.
Имя Цитировать
Николай Ефремов
Здравствуйте, не назвавшийся посетитель!
Поскольку один из полюсов измерительного шунта замкнут с минусом питания самого вольтамперметра, подключать его в обратной полярности мы не пробовали и Вам не рекомендуем. Как минимум, это потребует два гальваноразвязанных источника питания.
Прибор собран на микроконтроллере STM BS003F3P6.
Имя Цитировать
Гость
Вообще левая схема на сайте - КЗ гарантировано . Будьте внимательны. Фото тоже левое.
Имя Цитировать
Евгений Жданов
Добрый день! Прошу прощения. Вроде менял схему на актуальную, но что-то пошло не так. Завтра выгрузится актуальная схема.
Имя Цитировать
