Назначение

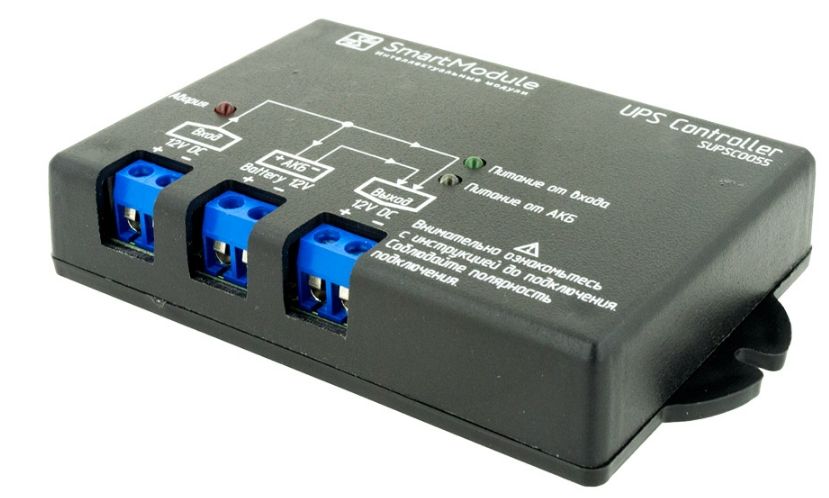

“Контроллер источника бесперебойного питания SUPSC0055-12V-3A” (далее Контроллер) предназначен для сборки источника бесперебойного питания (далее ИБП) постоянного тока напряжением 12 В c резервным питанием от внешнего свинцово-кислотного аккумулятора (далее АКБ).

Контроллер может быть применен для бесперебойного питания дисковых хранилищ, GPS-трекеров, GSM-сигнализаций, Wi-Fi-роутеров и др.

Комплект поставки:

• Контроллер - 1 шт;
• Руководство по эксплуатации - 1 шт.
• Паспорт - 1 шт.

Описание работы

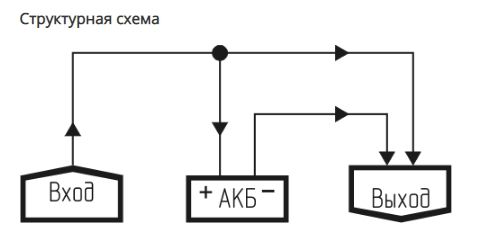

Для сборки ИБП необходимы:

Стабилизированный источник питания постоянным током, для обеспечения входного напряжения. Выходной ток источника питания должен быть больше потребляемого нагрузкой тока на 0,6 А и более. Источник питания подключается к клеммам "IN+" и "IN-" (Вход);

Свинцово-кислотный аккумулятор 12 В. Емкость аккумулятора необходимо подбирать исходя из мощности подключаемой нагрузки и продолжительности возможных перебоев питания. Аккумулятор подключается к клеммам "АКБ+" и "АКБ-" (АКБ). Устройство, которое обеспечивается бесперебойным питанием постоянным током (далее “Нагрузка”), подключается к клеммам "OUT+" и "OUT-" (Выход).

При наличии питания на входе Контроллер производит заряд аккумулятора и осуществляет питание нагрузки от источника питания. Заряд аккумулятора происходит в буферном режиме (буферный режим заряда наиболее оптимален для продления срока эксплуатации аккумулятора, так как аккумулятор большую часть времени находится в максимально заряженном состоянии). О наличии питания на входе сигнализирует включенный зеленый светодиод.

При отсутствии входного питания контроллер переключает питание нагрузки на питание от подключенного источника резервного питания - свинцово-кислотного аккумулятора. О питании от аккумулятора сигнализирует включенный белый светодиод. Отличительной особенностью данного контроллера является сверхнизкое потребление тока контроллером от АКБ в режиме работы от АКБ. Типовой ток потребления всего 0,6 мА. Переключение питания между АКБ и входом происходит без перерыва в питании нагрузки.

Контроллер не допускает глубокий разряд аккумулятора. При отсутствии напряжения на входе и при снижении напряжения на АКБ ниже допустимого уровня, контроллер отключает питание нагрузки. При появлении напряжения на входе, контроллер восстанавливает питание нагрузки.

Для питания нагрузок с рабочим напряжением менее 12 В, рекомендуется использовать понижающие импульсные стабилизаторы Smartmodule серии SCV на требуемое выходное напряжение и ток.

Контроллер имеет красный светодиод “Авария”. Светодиод “Авария” включен в следующих случаях:

• нагрузка потребляет ток больший, чем это может обеспечить источник питания;
• источник питания имеет выходное напряжение менее 11 В ± 0,3 В;
• большое падение напряжения на проводах от источника питания до контроллера.

Внимание! Контроллер не имеет защиты от переполюсовки питания и не имеет защиты от переполюсовки аккумулятора. При неправильном подключении контроллер выйдет из строя.
