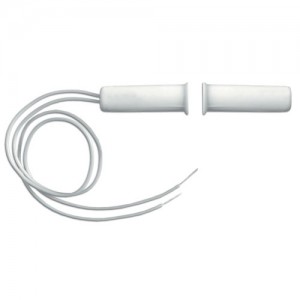

Предназначен для скрытого монтажа в неметаллические конструкции, для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемно-контрольной прибор, концентратор или пункт централизованного наблюдения.

• Евродизайн
• Цвет: белый.
• Длина выводов: 160-305-508 мм
• Выводы из многожильного провода в полихлорвиниловой изоляции, сечение жилы 0.2 мм².
• Расстояние срабатывания мах.: 10 мм
• Материал корпуса: полистирол

Замыкание электрической цепи происходит при расположении магнита и датчика на расстоянии 10 мм и менее между ними, размыкание электрической цепи происходит при расположении магнита и датчика на расстоянии 45 мм и более между ними. Допустимое смещение вдоль вертикальной оси между магнитом и датчиком - не более 3 мм

Монтаж извещателя

Монтаж извещателя на объекте производится в соответствии с требованиями ВСН 2509.68-85 «Ведомственных технических условий на монтаж, испытание и сдачу в эксплуатацию установок охранной и пожарной сигнализации», издаваемых всесоюзным объединением «Спецавтоматика»

Допуск соосности установки датчика и задающего элемента извещателя не должен превышать 3 мм

Монтаж извещателей на деревянных поверхностях производится в предворительно просверленные отверстия. При монтаже извещателя на металлических конструкциях необходимо создать между корпусом датчика (магнита) и металлической поверхностью зазор не менее 30 мм с помощью немагнитных материалов (текстолит, гетинакс, эбонит, дерево).
