Как известно, причиной подавляющего большинства дефектов радиоэлектронной аппаратуры являются неисправные электролитические конденсаторы.

  Поиск неисправных конденсаторов с помощью тестера или измерителя ёмкости порой довольно затруднителен, т.к. ёмкость неисправного конденсатора может незначительно отличаться от номинальной, а значение ESR (эквивалентного последовательного сопротивления) может быть довольно большим.

  И именно ESR является важнейшим параметром, превышение которого свыше определённых значений уже не может гарантировать правильной работы радиоаппаратуры.

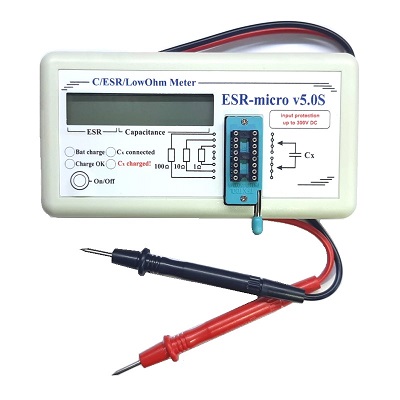

  Пришедшие на смену приборам «ESR-micro v4.0s» и «ESR-micro v4.0SI» новинки «ESR-micro v5.0S» и «ESR-micro v5.0S+» предназначены для измерения ёмкости и ESR (Equivalent Series Resistance) электролитических конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры.

В обоих приборах пятой версии:

Присутствует встроенная защита от заряженных конденсаторов (с индикацией опасного напряжения на дисплее). При подключении конденсатора сначала производится измерение напряжения на нём. Если оно более 3 Вольт, то входные цепи остаются отключёнными. Максимально допустимое напряжение на щупах - 500 В.

• Улучшена точность измерения малых ёмкостей (0,1...1 мкФ);
• Ускорена калибровка;
• Для подключения конденсаторов установлена панелька с нyлeвым усилием;
• Появилась возможность питания от двух элементов питания типоразмера «АА» (LR06). В коопусе предусмотрен соответствующий отсек.
• Применены высококачественные щупы MASTECH, имеющие сопротивление проводов около 0,1...0,12 Ом.

  Работа с прибором (измерения и калибровка) полностью аналогична работе с предыдущей версией 4.0S.

Приборы имеют удобные в эксплуатации источники питания:

• «ESR-micro v5.0S» - Два элемента питания типоразмера «АА» (LR06);
• «ESR-micro v5.0S+» - Встроенный аккумулятор с зарядкой от Mini-USB кабеля с индикацией заряда.

Особенности:

1. Щупы прибора не имеют соединительных разъёмов, что уменьшает погрешность в измерениях;
2. Автоматическое отключение через 30 секунд после окончания последнего измерения;
3. Наличие функции калибровки (компенсация сопротивления щупов);
4. Определение "закороченных" конденсаторов (большинство других приборов определили бы этот конденсатор как исправный с ESR=0);
5. Цифровая индикация напряжения батарей питания;
6. Потребляемый ток в "спящем" режиме практически равен нулю.
