Портативный векторный анализатор HuGen NanoVNA, LCD, АКБ, 50—900 МГц Новинка

Артикул: NanoVNA

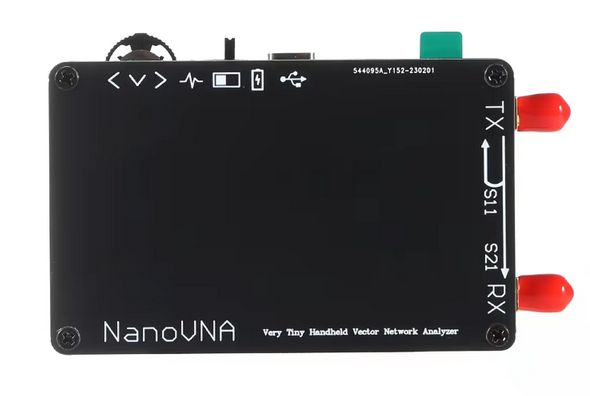

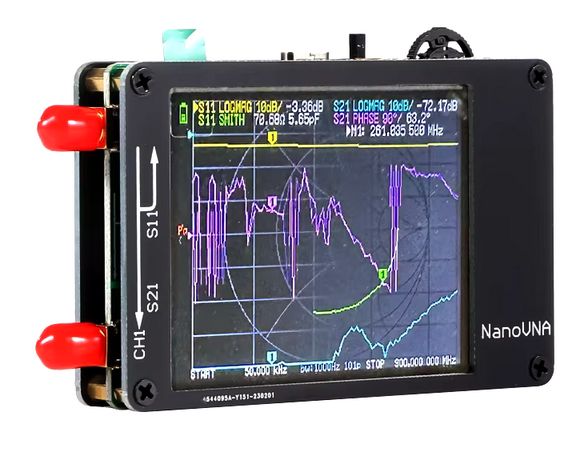

Портативный векторный анализатор HuGen NanoVNA, LCD, АКБ, 50—900 МГц

Артикул: NanoVNA
Штрих-код: 2000000178479
Наличие:  1 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу завтра
  • Отправим в другой город завтра
6 месяцев гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

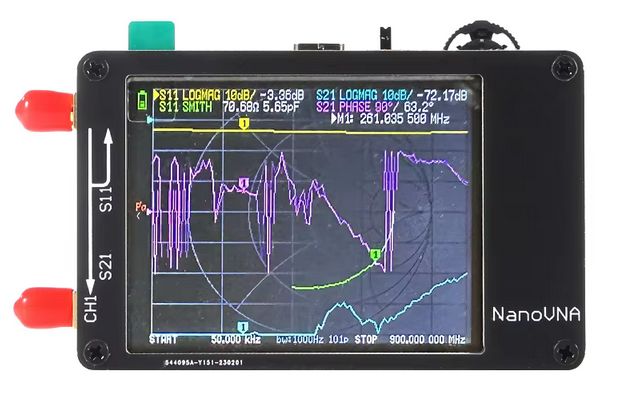

Векторный спектроанализатор радиочастотного спектра HuGen NanoVNA позволяет исследовать различные параметры радиосигнала, а также тестировать антенные системы  благодаря возможности построения спектрограмм и диаграммы Смита.

Устройство позволяет производить измерения КСВ, активной и реактивной составляющих импеданса подключенного ВЧ-оборудования, производить оценку смещения фазы и групповой задержки.

Этот анализатор не может считаться измерительным прибором, так как не имеет поверки. Прибор рассчитан на использование для оценочных измерений.
Может поступать в корпусах белого и черного цвета. Если цвет корпуса имеет значение, пожалуйста, уточняйте при оформлении заказа.

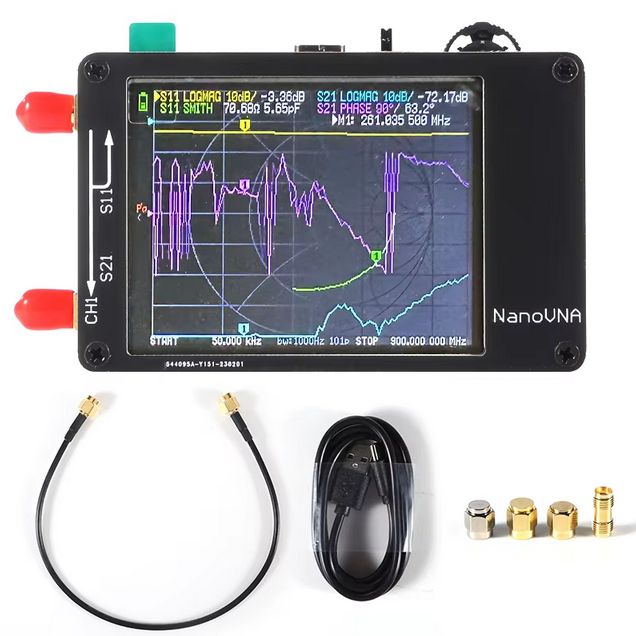

Комплектация:

  • Векторный анализатор NanoVNA со встроенным LiPo-аккумулятором 450 mAh;
  • Кабель USB-A — USB Type-C для зарядки и передачи данных;
  • Калибровочный набор — 3 элемента: короткозамкнутая, открытая и согласованная нагрузки

Спектроанализатор NanoVNA может быть подключен к ПК для удобства проведения измерений и считывания показаний. ПО для работы в ОС Windows можно скачать по ссылке.

Инструкция к анализатору NanoVNA на русском языке

Технические характеристики

Диапазон измерений 50 kHz ~ 900 MHz
Мощность генератора частоты -13dbm (maximum -9dbm)
Точность генератора частоты <2 ppm
Стабильность генератора частоты <0.5 ppm
Динамический диапазон измерений (в зависимости от диапазона) 70dB (50kHz-300 MHz),
50dB (300M-600MHz),
40dB (600M-900MHz)
КСВ < 1.1
Дисплей ЖК 2.8" TFT, разрешение 320x240, сенсорный резистивный
Порт передачи данных USB type-C
Количество точек сканирования и калибровки 101
Количество одновременно измеряемых параметров (треков) 4
Количество частотных отметок (маркеров) 4
Количество ячеек памяти для настроек и калибровок 5
Аккумулятор Литиевый, 3.7 В / 450 мАч

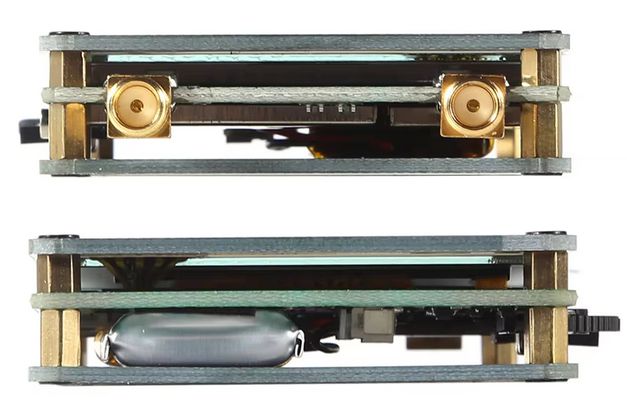

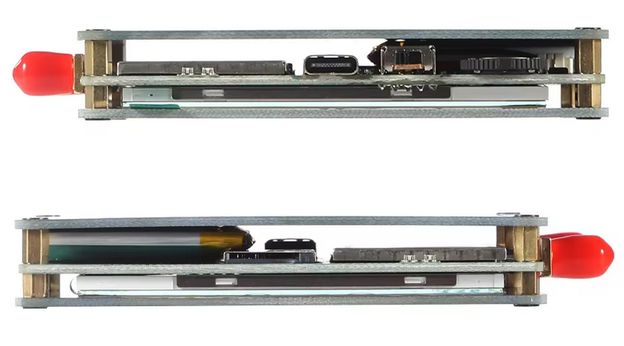

Габариты 54 мм x 85,5 мм x 11 мм (без разъемов, переключателей)
Материал корпуса ABS-пластик, белый или черный
Вес (нетто) 140 грамм
