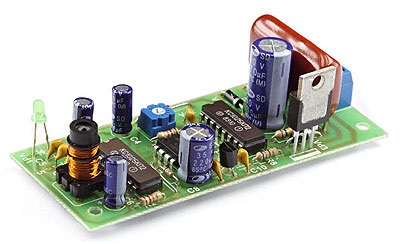

Печатная плата с компонентами и инструкцией в упаковке.
  Ёмкостное реле с триггером - прибор, реагирующий на изменение ёмкости датчика, при приближении человека, металлических предметов, жидкости. В данной схеме встроен таймер, позволяющий осуществлять отключение реле с задержкой, регулируемой в широких пределах, с помощью подстроечного резистора. Устройство содержит небольшое количество компонентов для сборки и налаживания - имеет два регулировочных элемента. Однако, несмотря на простоту сборки не подходит для начинающих и юных радиолюбителей, так как не имеет гальванической развязки от сети. В качестве датчика, к собранной плате через обрезок провода подключается кусочек фольгированного текстолита (прилагается в наборе), либо металлическая пластина, либо металлическая сетка (имеет максимальную чувствительность, при возможных максимальных габаритах).
  Область применения ёмкостного реле - это автоматизация: управление освещением, контроль уровня жидкости, охрана объектов. Пример промышленного использования - в бытовых электросушилках для рук. Как правило, именно на принципе ёмкостного реле осуществляется их дистанционное включение при движении рук человека в области датчика аппарата.

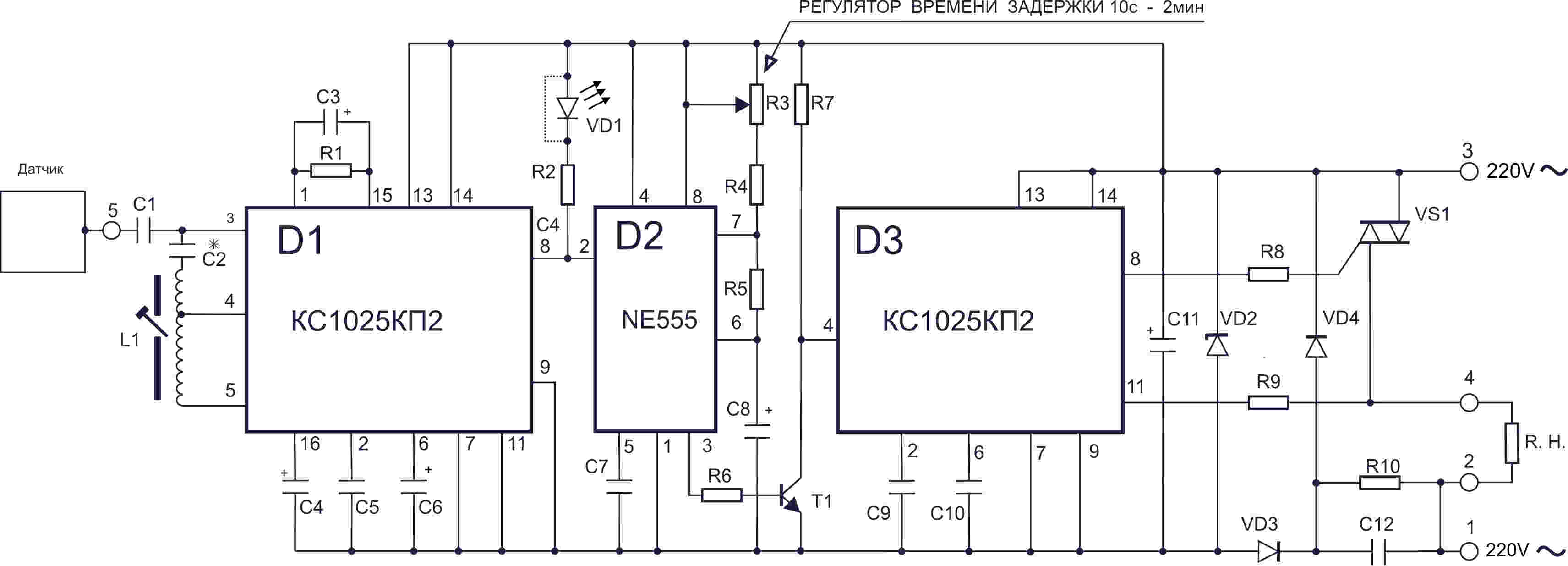

  Реле собрано на 3-х микросхемах - на микросхеме D1 выполнен блок ёмкостного реле, на D2 собран таймер задержки, микросхема D3 управляет силовым симистором VS1. D1 и D3 являются специализированными микросхемами КС1025КП2, которая имеет полный набор необходимых компонентов для построения ёмкостного реле: генератор синусоидальных колебаний, детекторы синусоидальных колебаний, источник опорного напряжения, дифференциальный усилитель, стабилизатор напряжения, пороговая схема, схема защиты, схема управления симистором.
  Принцип действия схемы основан на детектировании изменения частоты и амплитуды генератора, частотозадающим элементом которого является контур L1-C2-C1-датчик. При приближении человека ёмкость датчика изменяется, в результате частота колебательного контура падает. Изменение частоты генератора регистрирует детектор синусоидальных колебаний, на выводе 8 микросхемы D1 устанавливается низкий уровень сигнала, который запускает таймер собранный на микросхеме D2 и времязадающей цепочке R3, R4, R5, С8. Пока конденсатор С8 заряжается, на выводе 3 микросхемы D2 будет сигнал высокого уровня, транзистор Т1 будет открыт и на четвёртом выводе микросхемы D3 установлен низкий уровень сигнала, что приводит к открытию симистора VS1 внутренними цепями микросхемы D3.
  На диодах VD3, VD4, конденсаторе С12 и резисторе R10 собран бестрансформаторный блок питания, который позволяет питать ёмкостное реле от сети 220В.

  После монтажа устройства в корпус, а также после изменения размеров датчика необходимо подстроить катушку L1 для желаемой чувствительности срабатывания схемы. В некоторых случаях может потребоваться подбор конденсатора С2.

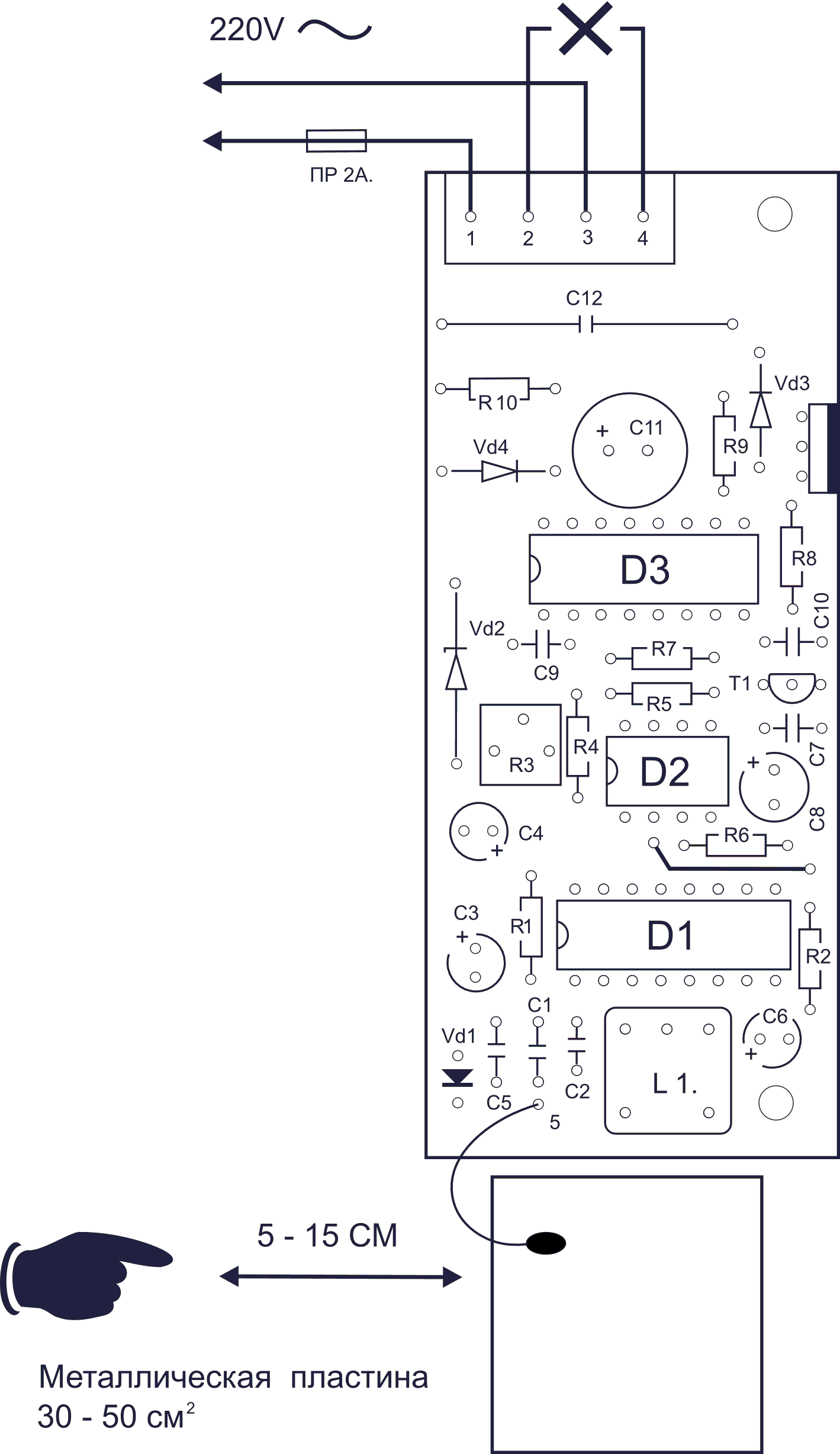

  Датчик представляет собой прямоугольную пластину фольгированного стеклотекстолита. Датчик можно устанавливать в любом удобном для человека месте, а так же под любым изолирующим материалом (пластик, дерево, гипсокартон) толщиной не более 10…12 мм, что позволяет скрыть датчик и не нарушить целостность интерьера. При установке датчика на улице, необходимо учесть, что изменение влажности может привести к ложному срабатыванию устройства.

Характеристики:
  • Номинальное напряжение питания: 220 В;
  • Потребляемая мощность: До 10 Вт;
  • Коммутируемая мощность: До 100 Вт (с теплоотводом до 500 Вт);
  • Время задержки: Регулируемое (10…120 секунд).

Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

Примечания:
  • Максимальная длина провода, идущего к датчику не должна превышать 50 см.
  • Устройство может срабатывать от любого воздействия, изменяющего ёмкость датчика (металлические предметы, некоторые жидкости, человек, животное, изменение влажности воздуха. В меньшей степени - диэлектрические материалы).

  ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам и металлической фольге датчика включённой схемы!
