Данный радиоконструктор позволит вам собрать устройство, которое представляет собой комплект активных фильтров для построения высококачественных трёхполосных усилителей низкой частоты и обладает незначительным уровнем собственных шумов, габаритами, а так же работающий в широком диапазоне питающих напряжений.

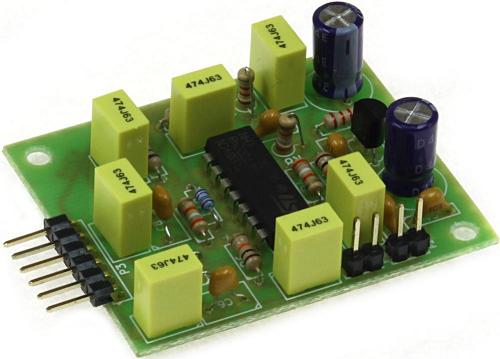

Печатная плата с компонентами и инструкцией в упаковке.

Фильтр устанавливается между линейным выходом источника сигнала и входами усилителей мощности каждого частотного канала 3-х полосной акустической системы.
Фильтр выполнен на микросхеме TL084, который представляет собой счетверённый операционный усилитель (ОУ). На первом ОУ выполнен буферный каскад сопряжения выходного и входных сопротивлений источника полезного сигнала и последующих фильтров НЧ, ВЧ и СЧ, на втором и третьем выполненные фильтры НЧ и ВЧ, которые представляют собой активные фильтры Баттерворта 2 порядка. На четвёртом ОУ построен фильтр СЧ, который представляет собой суммирующе-вычитающее устройство, работающее по алгоритму Uсч=Uвх-Uнч-Uвч.

Характеристики:
Напряжение питания: 9...16 В;
Ток потребления: 10 мА;
НЧ фильтр:
Усиление в полосе пропускания: 0 дБ;
Затухание вне полосы пропускания: 12 дБ/окт;
•Частота среза: 300 Гц;
ВЧ фильтр:
Усиление в полосе пропускания: 0 дБ;
Затухание вне полосы пропускания: 12 дБ/окт;
Частота среза: 3 кГц;
СЧ фильтр:
Усиление в полосе пропускания: 0 дБ;
Затухание вне полосы пропускания: 6 дБ/окт;
Нижняя частота среза: 300 Гц;
Верхняя частота среза: 3 кГц.

Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
