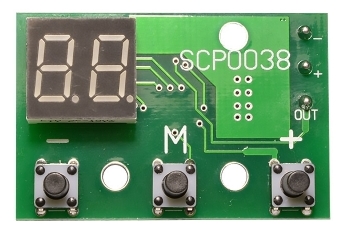

Программируемый ШИМ-контроллер Smartmodule SCP0038

Артикул: SCP0038
Производитель:  Smartmodule
Артикул: SCP0038
Штрих-код: 2000000016634
Наличие:  1 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу 1 Апреля
  • Отправим в другой город 1 Апреля
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

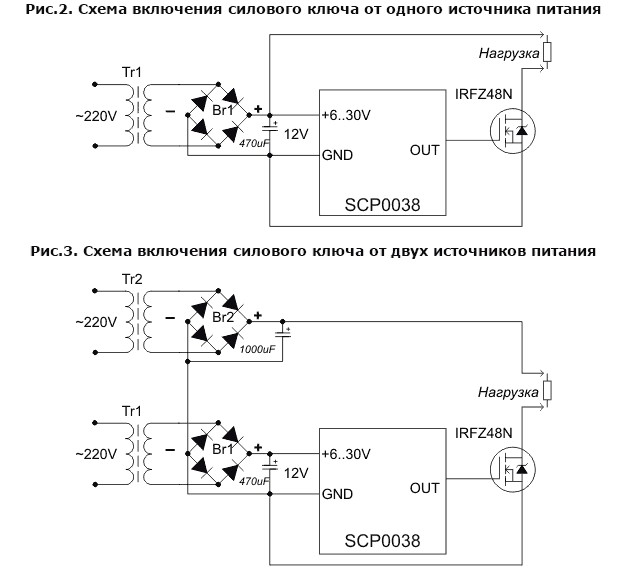

Модуль предназначен для настройки, проверки, эксплуатации и исследования характеристик различных нагрузок. Как правило, модуль используется совместно с силовым ключом. Модуль имеет 10 ячеек энергонезависимой памяти, для хранения скважности и частоты ШИМ - сигнала.

Технические характеристики

Процент заполнения ШИМ-сигнала 0..100%
Шаг регулировки ШИМ-сигнала 1%
Количество частот выходного ШИМ-сигнала 5
Память сохраненных значений 10 ячеек
Рекомендуемое напряжение питания (фильтрованное) 6..25 В
Потребляемый ток 20..70 мА
Амплитуда выходного сигнала 5 В
Допустимый выходной ток 10 мА
Цвет свечения индикатора желтый
Температура эксплуатации модуля -40..+60°С
Защита от переполюсовки питания модуля нет

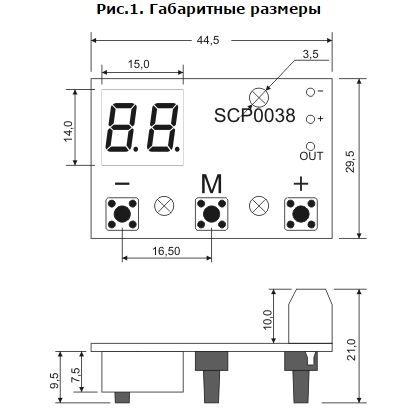

Размеры 45х30х21 мм
Вес 11 г

Модуль рекомендован для управления:

  • яркостью светодиодов, светодиодных матриц/лент/линеек;
  • электродвигателями постоянного тока;
  • яркостью ламп накаливания;
  • низковольтными нагревателями.

Таблица частот

Отображение на дисплее Частота
F0 ~16 KHz
F1 ~2 KHz
F2 ~250 Hz
F3 ~63 Hz
F4 ~16 Hz

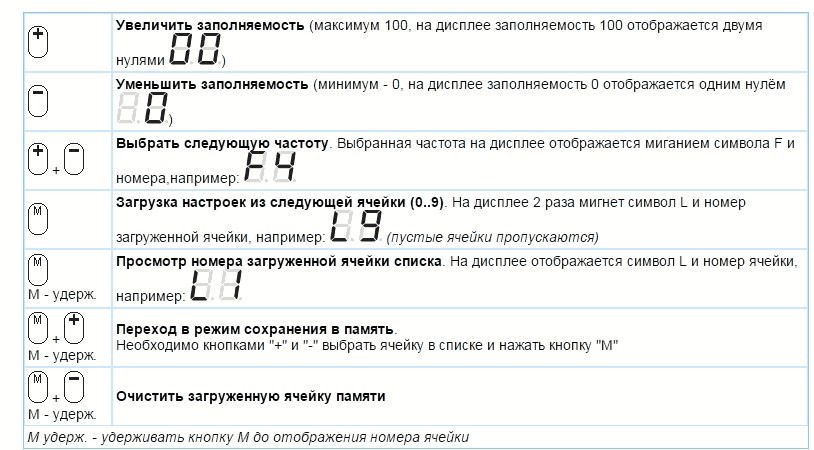

Текущие настройки ШИМ (частота, заполняемость) автоматически сохраняются в ячейку автосохранения при отсутствии нажатий на кнопки ~10 секунд. При включении ШИМ-контроллер включается с настройками автосохранения.
Для внесения изменений в ячейки списка необходимо их сохранить повторно.
