Контактор модульный КМ-11 AC230В УХЛ4 (номинальный рабочий ток до 63А)

Артикул: **КМ-11 AC230В УХЛ4**
	Производитель: Меандр Количество полюсов: 1 х Перекл. Напряжение питания: 184...253 В Исполнение: на DIN-рейку Тип: Контактор Номинальный ток, А: 63 Артикул: КМ-11 AC230В УХЛ4 Наличие: Под заказ Срок поставки уточняйте. Возможно потребуется предоплата. 2 710 р. В корзину	2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Артикул: КМ-11 AC230В УХЛ4

Производитель: Меандр

Количество полюсов: 1 х Перекл.
Напряжение питания: 184...253 В
Исполнение: на DIN-рейку
Тип: Контактор
Номинальный ток, А: 63

Артикул: КМ-11 AC230В УХЛ4

Наличие: Под заказ

Срок поставки уточняйте. Возможно потребуется предоплата.

2 710 р.

В корзину

2 Года гарантии

Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ
Контакторы модульные типов КМ-11, КМ-12, КМ-13 (далее контактор) предназначены для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на выводы А1 и А2 контактора. Бесшумная работа катушки управления и отсутствие постороннего звука при эксплуатации являются отличительными особенностями нового поколения устройств. Что является наиважнейшим требованием в случае применения оборудования в гостиничных номерах, жилых зданиях, офисных и торговых центрах. Контакторы нового поколения всего шириной 17,5 мм и могут устанавливаться вплотную. Нет необходимости в расстоянии между контакторами, что позволяет экономить пространство в шкафу и сокращать затраты.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Ток коммутации до 63А
Индикация состояния силового выхода
Безшумная работа катушки управления
Включение контакта с применением технологии «zero sync»™
Возможно устанавливать вплотную без проставок
Ширина 1 модуль (18 мм)

КОНСТРУКЦИЯ

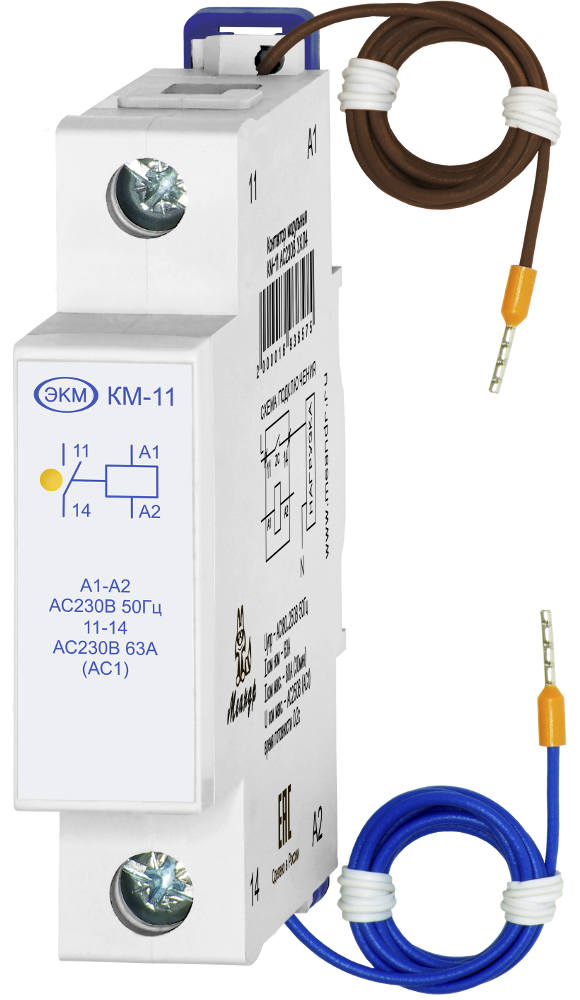

Контакторы выпускаются в унифицированном пластмассовом корпусе из нераспространяющего горение полиамида (V0). Выводы обмотки управления выполнены в виде двух проводов НВ3-0,75 длиной 0,5м. Вывод А1 коричневого цвета, вывод А2 синего цвета. Силовые клеммы с передним присоединением проводов коммутируемых электрических цепей туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 33мм². Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003). На лицевой панели прибора расположен жёлтый индикатор состояния контакта.

ВНИМАНИЕ! В конструкции пускателя применено поляризованное реле. В случае превышения частоты коммутаций (более 2 раз в секунду) силовые контакты могут остаться в замкнутом состоянии после снятия управляющего напряжения с выводов А1 и А2.

РАБОТА КОНТАКТОРА
КМ-11 — аналог обычного однополюсного электромагнитного контактора. При подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается, включается желтый индикатор. После снятия напряжения питания с управляющих выводов, силовой контакт размыкается, желтый индикатор выключается.

Паспорт изделия

Технические характеристики
Диапазон напряжение питания, В	184...253
Мощность потребляемая катушкой, не более, Вт	0,5
Время во включенном состоянии	Не ограничено
Время включения реле, без дополнительной задержки, не более, мс	200
Время выключения реле, не более, мс	50...70
Время включения реле, мс	не более 200
Время дополнительной регулируемой задержки выключения реле, сек	50...70 мс
Количество / Тип контактов	1 / Нормально Открытый
Номинальный ток нагрузки АС1 (активная, резистивная), A	63
Номинальная коммутируемая мощность АС230В 50Гц (АС1 активная, резистивная), кВт	14,5
Номинальный ток нагрузки АС3 (индуктивная, реактивная), А	25
Максимальное коммутируемое напряжение, В	400
Ток перегрузки / Время воздействия без сваривания контактов, А/мс	2000/10
Ток короткого замыкания без разрушения, А	3000
Механическая износостойкость, не менее, циклов	1 х 10⁶
Электрическая износостойкость, не менее, циклов	100000
Максимальная частота коммутаций, не более, цикл/сек	1
Диапазон рабочих температур (по исполнениям), °С	-25…+55 (УХЛ4) / -40…+55 (УХЛ2)
Температура хранения, °С	-40…+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ4 или УХЛ2 (без образования конденсата)
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96	IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Относительная влажность воздуха, %	до 80 (при 25°С)
Высота над уровнем моря, м	до 2000
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Габаритные размеры, мм	18 х 93 х 62
Масса, кг	0,2
