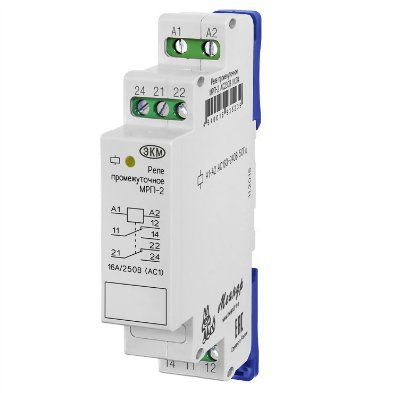

Промежуточное реле Меандр МРП-2 ACDC12В УХЛ4

Артикул: МРП-2 ACDC12В УХЛ4
Производитель:  Меандр
Количество полюсов: 2хП.
Напряжение питания: 12 В
Исполнение: на DIN-рейку
Тип: Э/м реле
Номинальный ток, А: 16
Артикул: МРП-2 ACDC12В УХЛ4
Штрих-код: 2000000090641
Наличие:  7 шт.
  • Самовывоз из магазина в Екб. завтра
  • Доставим по Екатеринбургу 1 Апреля
  • Отправим в другой город 1 Апреля
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле промежуточные (вспомогательные) типов МРП-2 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

Отличительные особенности:

  • Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
  • Индикация состояния выхода
  • Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
  • Корпус шириной 18мм

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.

Работа реле:
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.

Паспорт изделия

Технические характеристики

Напряжение питания, В АСDC12
Мощность потребляемая катушкой, не более, Вт 1,0
Время включения реле, не более, мс 25
Время выключения реле, не более, мс 50
Количество и тип контактов 2 перекл.
Номинальное/максимальное коммутируемое напряжение, В 250/400, АС1
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30В (DC1), А 16
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 4000/480
Электрическая прочность (питание - контакты), В АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Максимальная частота коммутаций, не более, циклов/ч 600
Габаритные размеры, мм 18х93х62
Масса, кг 0,065

*  Реле может быть изготовлено на специальное напряжение и частоту питающего напряжения по заказу.
