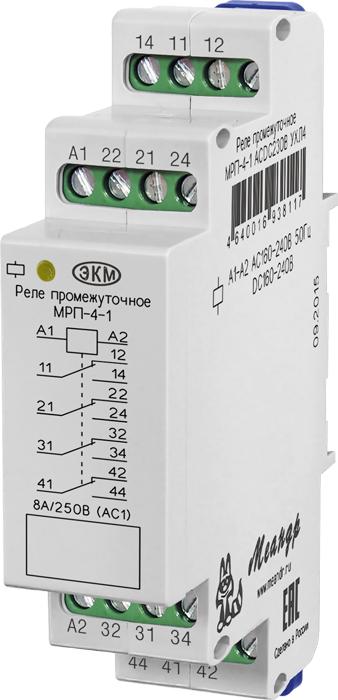

Промежуточное реле Меандр МРП-4-1 ACDC230В УХЛ4

Артикул: МРП-4-1 ACDC230В УХЛ4
Производитель:  Меандр
Количество полюсов: 4хП.
Напряжение питания: 220 В AC
Исполнение: на DIN-рейку
Тип: Э/м реле
Номинальный ток, А: 8
Артикул: МРП-4-1 ACDC230В УХЛ4
Наличие:  Склад поставщика
  • Самовывоз из магазина с 5 Февраля*
  • Доставим по Екатеринбургу 6 Февраля*
  • Отправим в другой город 6 Февраля*
* примерный срок, при заказе сегодня

1 230.00 р.

1 107.00 р.

В корзину

2 Года гарантии
Подбор Монтаж Доставка Оплата Скидки Сервис-центр

Описание

Реле промежуточные (вспомогательные) типа МРП-4-1 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

Отличительные особенности:

  • Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
  • 4 группы контактов на выходе
  • Индикация состояния выхода
  • Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
  • Ширина корпуса 22мм

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.

Работа реле:
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

Паспорт изделия

Технические характеристики

Напряжение питания, В ACDC230
Мощность потребляемая катушкой, не более, Вт 1,2
Время во включённом состоянии не ограничено
Время включения реле, не более, мс 25
Время выключения реле, не более, мс 50
Количество и тип контактов 4 переключающие группы
Максимальное коммутируемое напряжение, В 250
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30В (DC1), А 8
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 2000/240
Электрическая прочность (питание - контакты), В АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Максимальная частота коммутаций, не более, цикл./ч 600
Габаритные размеры, мм 22х93х62
Масса, не более, кг 0,06
