Реле контроля напряжения РКН-3-16-15 предназначено для контроля напряжения в в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью.

Отличительные особенности:

• Контроль пропадания всех трёх фаз в четырёхпроводных сетях с нейтралью
• Применяется в подстанциях типа РП, РТП напряжением 6, 10 кВ
• Индикация обрыва фаз
• Корпус шириной 18мм

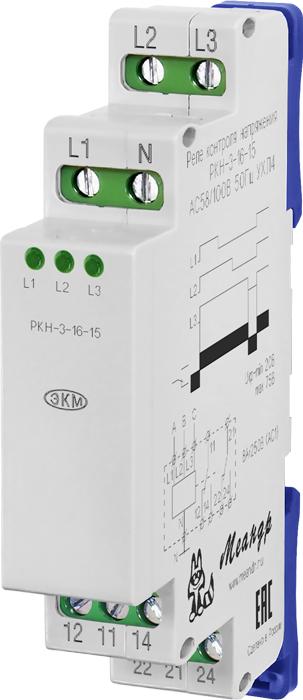

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены три зелёных индикатора наличия фазного напряжения «L1», «L2», «L3».

Работа реле:
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.

ВНИМАНИЕ:  Подключение нулевого провода к клемме N обязательно!

При подаче питания встроенное исполнительное реле включится, если в наличии хотя бы одна из трёх контролируемых фаз, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. При пропадании любой из фаз выключится соответствующий индикатор «L1», «L2» или «L3». При пропадании всех трёх фаз встроенное реле выключиться. При восстановлении напряжения в контролируемой линии встроенное исполнительное реле включится.
