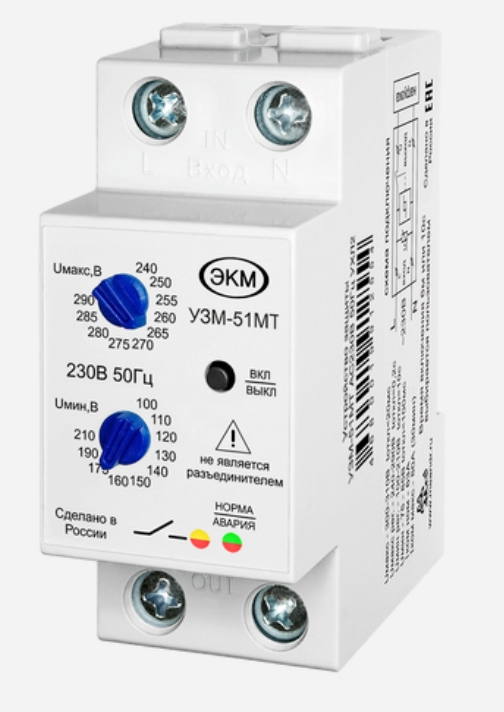

Устройство защиты многофункциональное УЗМ-51МТ (далее Устройство) предназначено для:

• отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры;
• защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание;

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку. Устройство в постоянном режиме контролирует температуру контактов реле для защиты от перегрева. Допустимая величина нагрева контактов контролируется программным обеспечением, при достижении критической температуры устройство отключает нагрузку. Принудительно включить устройство кнопкой «ВКЛ/ВЫКЛ» при перегреве нельзя. Термозащита многоразовая.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
• Незаменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
• При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
• Номинальный ток коммутации 63А
• Двухпороговая защита от перенапряжения(задержка срабатывания): >240-290В/(0,2с), >300В ±15%/(20мс)
• Двухпороговая защита от снижения напряжения /(задержка срабатывания): < 100-210В/(10с) и <80В±10%/(100мс)
• Встроенная варисторная защита от импульсных скачков сетевого напряжения
• Фиксированная программируемая задержка повторного включения - 10 секунд или 6 минут
• Сохраняетработоспособность в широком диапазоне напряжения питания - 0...440В
• Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
• Подключение нагрузки с любой стороны
• Встроенная многоразовая термозащита
