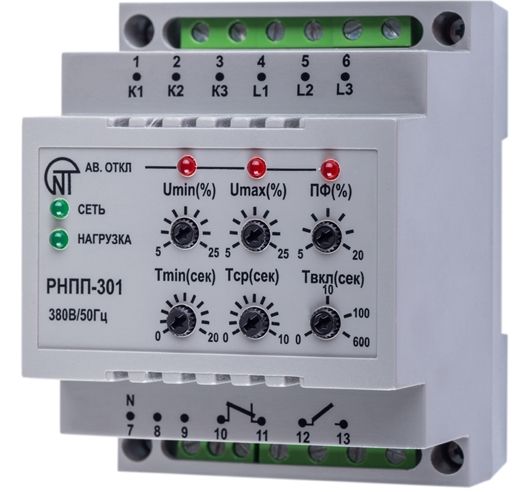

Трехфазное реле напряжения и контроля фаз РНПП-301 Новатек-Электро

Артикул: РНПП-301
Производитель:  Новатек-Электро
Артикул: РНПП-301
Штрих-код: 2000000044286
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 10 Апреля
  • Доставим по Екатеринбургу 10 Апреля
  • Отправим в другой город 11 Апреля
10 Лет гарантии!
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Трехфазное реле напряжения и контроля фаз РНПП-301

Реле напряжения РНПП-301 предназначено для:

  • контроля допустимого уровня действующего значения фазного/линейного напряжения (по выбору
  • пользователя,) с раздельными регулировками уставок по минимальному/максимальному напряжению;
  • контроля правильного чередования фаз и отсутствия их слипания;
  • контроля полнофазности и симметричности сетевого напряжения с регулируемой уставкой по перекосу фаз;
  • контроля состояния силовых контактов магнитного пускателя до и после включения нагрузки;
  • отключения нагрузки 380В/50 Гц путем размыкания цепи питания катушки магнитного пускателя (коммутации
  • электрических цепей постоянного и переменного тока) при возникновении условий для срабатывания с заданным
  • пользователем временем срабатывания (Тср);
  • контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после
  • восстановления параметров напряжения с заданным пользователем временем автоматического повторного
  • включения (Твкл);
  • индицирования всех видов аварий сетевого напряжения и непереключения силовых контактов магнитного
  • пускателя

Технические характеристики

Номинальное фазное/линейное напряжение, В 220/380
Частота сети, Гц 45-55
Диапазон регулирования по Umin , в % от ном. 5-25
Диапазон регулирования по Umax , в % от ном. 5-25
Диапазон регулирования по перекосу фаз, в % 5-20
Диапазон регулирования по Tmin, с 0-20
Диапазон регулирования по Тср., с 0-10
Диапазон регулирования по Твкл., с 0-600
Минимальное время срабатывания при достижении пороговых значений, с 0,1
Время готовности при подаче напряжения на реле, не более, с 0,2
Гистерезис по напряжению (коэф. возврата), В 5-6
Точность определения порога срабатывания по напряжению, не более, В до 3
Точность определения перекоса фаз, %, не более 1,5
Напряжение, при котором сохраняется работоспособность, % от ном. 30-150
Потребляемая мощность (под нагрузкой), не бопее, ВА 3,0
Максимальный коммутируемый ток выходных контактов, А 5
Коммутационный ресурс выходных контактов

под нагрузкой 5А, не менее 100 тыс. раз

под нагрузкой 1А, не менее 1 млн. раз

Степень защиты прибора IP40, клеммника IP20
Климатическое исполнение УЗ
Диапазон рабочих температур, С от -35 до +55
Температура хранения, С от -45 до +70
Масса, не более, кг 0,200
