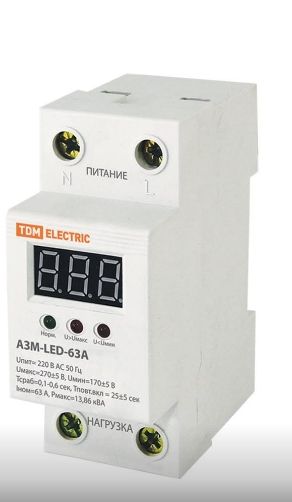

Реле контроля напряжения серии АЗМ LED-63А-220В TDM SQ1504-0020

Артикул: SQ1504-0020
Производитель:  TDM Electric
Артикул: SQ1504-0020
Штрих-код: 2000000161914
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 8 Мая
  • Доставим по Екатеринбургу 9 Мая
  • Отправим в другой город 9 Мая
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Назначение
Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения

Применение
Защита однофазного электрооборудования от повышенного и пониженного напряжения сети

Материалы
Корпус изготовлен из негорючего самозатухающего пластика.

Преимущества
АЗМ-LED - прямое подключение нагрузки до 63А.
АЗМ-LED - имеет дисплей, отображающий текущее напряжение сети.

Конструкция
Реле устанавливается на DIN-рейку шириной 35 мм.
Реле не имеет регулировок, все параметры предустановленные.
Реле АЗМ имеет один индикатор, светящийся зеленым цветом при нормальном напряжении сети и красным при повышенном/пониженном напряжении сети.
Реле АЗМ-LED имеет 3 индикатора работы: первый горит при нормальном напряжении сети, второй загорается при повышении напряжения сети, третий – при падении напряжения сети.
Питающее напряжение реле подключается к верхним контактам, нагрузка – к нижним.
При первом включении реле в сеть нагрузка подключается с задержкой согласно времени «время старта/повторного включения», которое составляет для АЗМ – 1-2 минуты, для АЗМ-LED - 25±5 секунд.

Технические характеристики

Верхний порог напряжения, Uмакс, В 270±5
Гистерезис, Uмакс, В 255±5
Нижний порог напряжения, Uмин,В 170±5
Гистерезис, Uмин, В 185±5
Время срабатывания,Тсраб,сек 0,1-0,6
Время старта/повторного включения,Тповт.вкл,сек 255±5
Диапазон рабочих температур, 0С От -20 до +50
Степень защиты IP20
Потребляемая мощность, не более, Вт 1
Механическая износостойкость, циклов 1 000 000
Электрическая износостойкость 100 000
Способ монтажа На DIN-рейку
Индикация питающего напряжения ЖК-дисплей
