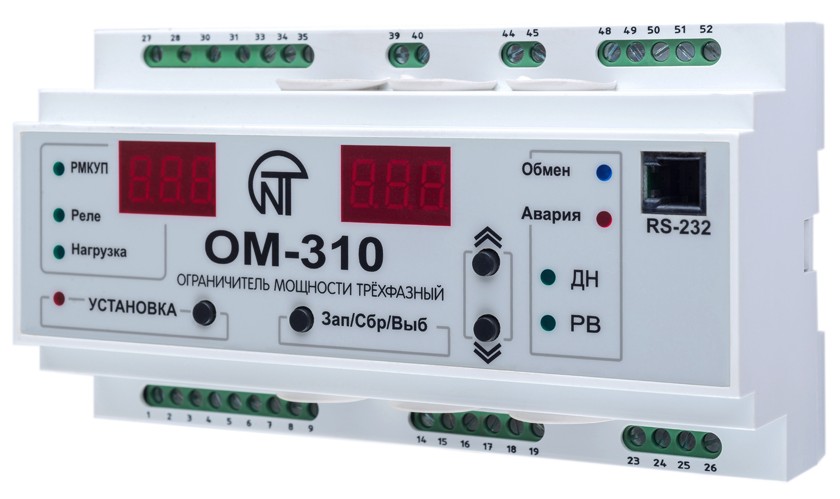

Реле ограничения мощности Новатек Электро ОМ-310

Артикул: ОМ-310
Производитель:  Новатек-Электро
Артикул: ОМ-310
Штрих-код: 2000000108810
Наличие:  Склад Екатеринбург
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 2 Апреля
  • Доставим по Екатеринбургу 3 Апреля
  • Отправим в другой город 3 Апреля
10 Лет гарантии!
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Предназначено для защиты, отключения нагрузки при превышении порога мощности, индикации параметров электросети, оповещения об аварии, дистанционного управления. Ограничитель мощности ОМ-310 предназначен для:

  • защиты потребителя при некачественных параметрах электрической сети;
  • полного отключения нагрузки при превышении потребляемой мощностью основного порога на заданное пользователем время;
  • частичного отключения нагрузки при превышении потребляемой мощностью дополнительного порога на заданное пользователем время;
  • измерения и индикации параметров трехфазной электрической сети (действующих значений фазных и линейных напряжений;
  • напряжений прямой, обратной и нулевой последовательностей; действующих значений фазных токов; потребляемой нагрузкой активной, реактивной и полной мощности, cos φ);
  • оповещения об аварийных ситуациях;
  • дистанционного подключения и отключения нагрузки по интерфейсу RS-232/RS485 или внешним выключателем.

Устройство обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 350 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

ОМ-310 обеспечивает следующие виды защит потребителя:

  • при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений);
  • при превышении заданного максимального тока по любой из фаз нагрузки;
  • по токам утечки на «землю».

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения нагрузки. Защита электрооборудования обеспечивается путем управления катушкой магнитного пускателя (контактора).

Техническая документация

Технические характеристики

Номинальное напряжение питания, трехфазное 380В, 50 Гц
Частота сети, Гц 48 - 62
Диапазон номинальных мощностей нагрузки (при работе от встроенных трансформа-торов тока), кВт 3 - 30
Погрешность определения порога срабатывания по мощности, в % от номинальной, не более 5
Погрешность определения порога срабатывания по току, в % от номинального, не более 2
Погрешность определения порогов по напряжению, В, не более 3
Погрешность определения перекоса фаз по напряжению, В, не более 3
Напряжение, при котором сохраняется работоспособность, фазное, при питании от одной фазы и подключенном нулевом проводе, В не менее 180
Напряжение, при котором сохраняется работоспособность, линейное, при питании от трех фаз, В, не более 450
Потребляемая мощность (под нагрузкой), ВА, не более 5,0
Основные выходы реле нагрузки - две группы перекидных контактов 8А, 250В при cos φ=1; функциональное реле - одна группа перекидных контактов 16А, 250В при cos φ=1 (назначение реле задается пользователем);
Аналоговые входы вход для подключения дистанционного выключателя; три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный); вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности)
Степень защиты прибора IP40
Степень защиты клеммника IP20
Климатическое исполнение У3.1
Диапазон рабочих температур, °С от -35 до +55
Температура хранения, °С от -45 до +70
Масса, кг, не более 0,5
Габаритные размеры девять модулей типа S
Монтаж на стандартную DIN-рейку 35 мм
Положение в пространстве произвольное
