Реле приоритетной нагрузки Меандр РПН-1-100 УХЛ4

Артикул: РПН-1-100 УХЛ4
Производитель:  Меандр
Артикул: РПН-1-100 УХЛ4
Штрих-код: 2000000087818
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле приоритета РПН-1 предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе.

Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.). В этом случае реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешённой максимальной мощности. Реле приоритета определит, когда суммарный ток электрической системы вернётся в заданные пределы и снова включит неприоритетные нагрузки.

Реле позволяет увеличить количество нагрузок без изменения выделенной мощности, уменьшить потребляемую мощность и предотвратить неудобства, связанные с отключением вводного автоматического выключателя.
Также возможно применение реле приоритета для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках.

Отличительные особенности:

  • Перераспределение электроэнергии в электрических системах с лимитированной максимальной мощностью
  • Возможность использования в качестве реле максимального тока
  • Измерение тока с помощью встроенного трансформатора тока
  • Питание от контролируемого тока - не требует оперативного питания
  • Регулировка срабатывания по току от 10 до 100% максимального тока
  • Регулируемая задержка срабатывания от 0,2 до 20с

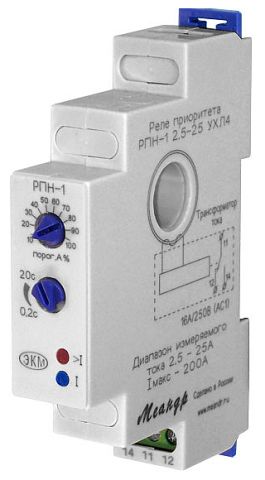

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: регулятор порога срабатывания от максимального тока 10-100%, регулятор времени срабатывания реле «t», синий индикатор наличия тока «I», красный индикатор превышения тока «>I».

Работа реле:
Реле не требует оперативного питания. Провод питания нагрузки вводится в отверстие корпуса. Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится после отсчёта установленной потенциометром «t» выдержки времени. При возвращении значения тока в исходное состояние реле выключается без задержки. Если во время этого отсчёта значение тока вернётся в пределы  установленных значений, работа будет продолжена без переключения исполнительного реле. Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока. Когда исполнительное реле выключено замкнуты контакты реле 11-12, когда включено - замкнуты контакты 11-14.

ВНИМАНИЕ:   Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.
Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

Паспорт изделия

Технические характеристики

Питание от контролируемого тока
Частота контролируемого тока, Гц 50
Диапазон контролируемого тока (по исполнениям), А 10-100
Порог срабатывания от максимального значения тока, % 10-100
Погрешность измерения тока (при 250С), % 10
Погрешность при изменении температуры, %/0С -0,1...0,3
Погрешность установки срабатывания, % 15
Гистерезис, % 10
Задержка срабатывания реле, t, с 0,2-20
Максимальный длительный входной ток, А 250
Номинальное/максимальное коммутируемое напряжение, В 250/400
Максимальный коммутируемый ток АС250В 50Гц (АС1) DC30B (DC1), А 16
Максимальный коммутируемый ток (<4c при скважности 10), А 30
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 4000/480
Электрическая прочность (питание - контакты), В АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Габаритные размеры, мм 18х93х62
Масса, кг 0,07
