Описание

НАЗНАЧЕНИЕ РЕЛЕ
Однокомандное реле времени РВО-П3-22 предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмами работы определяемыми диаграммами представленными в таблице ниже.

Диапазон выдержки времени от 0,01с до 166,5ч
Установка выдержки времени осуществляется с помощью трёх декадных кнопочных переключателей
16 диаграмм работы
2 переключающие группы контактов 3А/250В
Индикатор наличия питания и состояния встроенного реле
Корпус шириной 22мм

КОНСТРУКЦИЯ РЕЛЕ

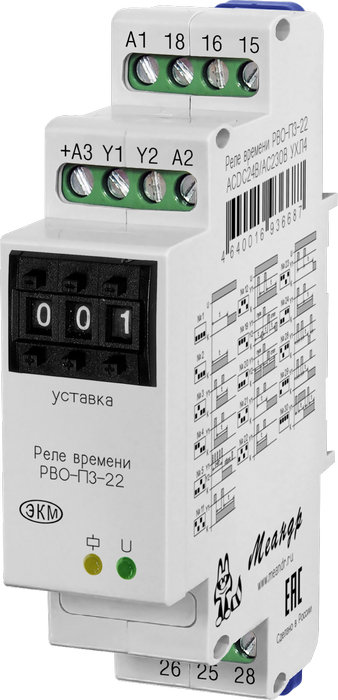

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: три дискретных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного реле. На левой боковой панели расположены два блока (по четыре в каждом) DIP переключателей, для установки значения множителя времени задержки и выбора диаграммы работы реле.

РАБОТА РЕЛЕ
Реле имеет 8 диапазонов выдержки времени. Требуемая выдержка времени t определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни», на множитель диапазона определяемого положением DIP переключателей 1,2,3. DIP переключатель 4 служит для включения функции мгновенного контакта (МК) на группе 22-21-24 встроенного реле. Положение DIP переключателей для значения множитель показано в паспорте ниже.
Диаграмма работы реле определяется положением DIP переключателей 5,6,7,8. Описание работы, положение DIP переключателей и диаграммы работы представлены в таблице ниже.

ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «ед», «дес» и «сот», можно изменять при поданном питании на реле.

Напряжение питания DC24В подаётся на клеммы «А3+» и «А2», напряжение питания АС230В подается на клеммы «А1» и «А2». Команды внешнего управления подаётся на клеммы «Y1», «Y2» и формируется замыканием сухих контактов «S1», «S2» между клеммами «Y1», «Y2» и клеммой «А3+». Схема подключения реле приведена ниже и на маркировке корпуса реле. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. Реле содержит два встроенных электромагнитных реле с контактными группами (12-11-14, 22-21-24). При положении DIP переключателя 4 в положении ОFF оба встроенных реле работают синхронно. При положении DIP переключателя 4 в положении ОN (функция МК) встроенное реле (контактная группа 12-11-14) работает по заданной диаграмме а встроенное реле (контактная группа 22-21-24) работает по диаграмме МК. Жёлтый индикатор сигнализирует о включении встроенного реле (контактная группа 12-11-14).

Паспорт изделия

Технические характеристики
Напряжение питания, В	АСDC24/AC230
Диапазоны выдержки времени	0,01-9,99с, 0,1-99,9с, 1-999с, 10-9990с, 0,1-99,9мин, 1-999мин, 10-9990мин, 0,1-99,9ч
Погрешность установки выдержки времени, не более, %	10
Время готовности, не более, с	0,15
Время повторной готовности, не более, с	0,1
Погрешность отсчета выдержки времени, не более, %	2
Время воздействия управляющего сигнала, не менее, с	0,05
Диаграммы работы	1, 2, 3, 4, 5, 11, 12, 19, 20, 21, 22, 23, 24, 28, 29, 30, МК
Максимальный коммутируемый ток: АС250В 50 Гц(АС1)/DC30B (DC1), А	8
Максимальное коммутируемое напряжение, В	400 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1), ВА/Вт	750/90
Максимальное напряжение между цепями питания и контактами реле, В	АС2000 (50Гц - 1мин)
Потребляемая мощность, не более, Вт	2
Механическая износостойкость, не менее, циклов	10х10⁶
Электрическая износостойкость, не менее, циклов	100000
Количество и тип контактов	2 переключающие группы
Диапазон рабочих температур, ⁰С	-10...+55 (УХЛ4)
Температура хранения, ⁰С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)	уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)	уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)	УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96	IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Относительная влажность воздуха, %	до 80 (при 250С)
Высота над уровнем моря, м	до 2000
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Габаритные размеры, мм	22х93х63
Масса, кг	0,1
