Описание

Реле времени трёхцепное РВ3-22 с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно использовать взамен реле ВЛ-56, ВС-43 и др.

Отличительные особенности:

Диапазон выдержек времени от 1с до 30ч
Установка выдержек времени осуществляется с помощью трёх поворотных декадных переключателей
3 диаграммы работы + функция мгновенного контакта
3 независимые цепи с регулируемой выдержкой в каждой цепи
Ширина корпуса 22мм

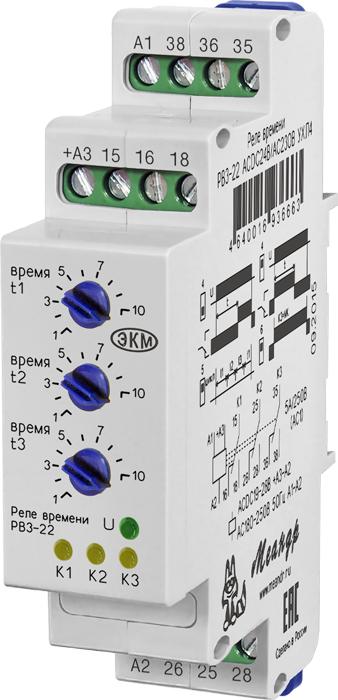

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: три поворотных переключателей установки выдержки времени «время t1», «время t2», «время t3», зелёный индикатор включения напряжения питания «U», три жёлтых индикатора срабатывания встроенных реле «К1», «К2», «К3». На боковой поверхности находятся DIP-переключатели для выбора диаграммы работы и временных диапазонов.

Работа реле:
Реле имеет 8 поддиапазонов выдержки времени для каждой цепи.
Диаграмма работы и временной диапазон выбирается с помощью DIP-переключателей, расположенных на боковой поверхности реле. Требуемые временные выдержки t1, t2, и t3 выставляются соответствующими поворотными переключателями в выбранном диапазоне времени. При выключенных встроенных реле замкнуты контакты (15-16 для К1), (25-26 для К2) и (35-36 для К3). При включённых встроенных реле замкнуты контакты (15-18 для К1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Цепь К3 можно перевести в режим мгновенного контакта.

ВНИМАНИЕ: Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить.

Паспорт изделия

Технические характеристики
Напряжение питания, В	АСDC24/AC230±10%
Диапазоны выдержек времени	1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч
Погрешность установки выдержки времени, не более, %	10
Погрешность отсчёта выдержки времени, не более, %	2
Время готовности, не более, с	0,15
Время повторной готовности, не более, с	0,1
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30В (DC1), А	5
Максимальное коммутируемое напряжение, В	400
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт	1250/150
Максимальное напряжение между цепями питания и контактами реле, В	АС2000 (50Гц - 1 мин)
Потребляемая мощность, ВА	2
Механическая износостойкость, не менее, циклов	10x10⁶
Электрическая износостойкость, не менее , циклов	10000
Габаритные размеры, мм	22х93х62
Масса, кг	0,095
