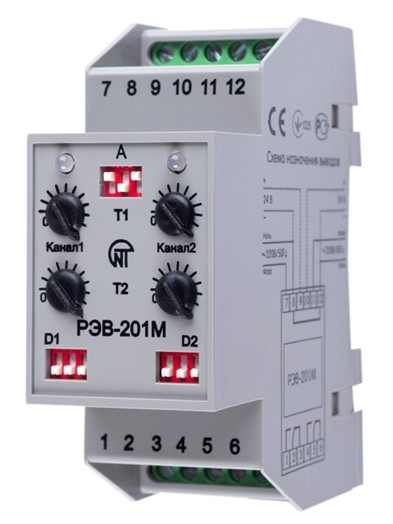

Реле времени Новатек Электро РЭВ-201М

Артикул: РЭВ-201М
Производитель:  Новатек-Электро
Артикул: РЭВ-201М
Штрих-код: 2000000027692
Наличие:  Склад Екатеринбург
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 3 Апреля
  • Доставим по Екатеринбургу 3 Апреля
  • Отправим в другой город 4 Апреля

2 788 р. 3 450 р.

В корзину

10 Лет гарантии!
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Двухканальное реле времени РЭВ-201М совмещает в себе все модификации РЭВ-201. Двухканальное реле времени с задержкой на включение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000с.

Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем:

  • реле с задержкой на включение;
  • реле импульсное;
  • реле периодическое (циклическое);
  • реле управления.

Алгоритм задается положением переключателей А.

Соответствующая схемы подключения устройства позволяет реализовать:

  • независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
  • параллельную работу каналов (питание на оба канала подается одновременно).

Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно.

На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом:

  • зеленое свечение - на канале присутствует напряжение;
  • красное свечение - реле нагрузки включено.

Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту. Цепь питания реле гальванически развязана с выходными цепями.

Техническая документация

Технические характеристики

Напряжение питания переменное (контакты L, N), В 160 - 300
Номинальное напряжение питания постоянное (контакты +24, N), В 24 ±10%
Частота питающей сети, Гц 50 - 60
Время готовности при подаче напряжения питания, с, не более 0,25
Точность удержания временной уставки, %, не менее 1,5
Точность выставления уставки (точность шкалы), %, не менее 3
Число алгоритмов работы 4
Диапазон регулирования, с 0 - 36000
Регулировка выдержки времени плавная
Количество делений шкал потенциометров 10
Число и вид контактов на каждый канал (перекидные) 1
Климатическое исполнение У3.1
Степень защиты реле ІР40
Степень защиты клеммника ІР20
Коммутационный ресурс выходных контактов при cosϕ=1 под нагрузкой 7А, раз, не менее 100 000
Коммутационный ресурс выходных контактов при cosϕ=1 под нагрузкой 1А, раз, не менее 1 млн.
Потребляемая мощность (под нагрузкой), ВА, не более 1,0
Масса, кг, не более 0,150
Габаритные размеры, мм 35 х 92 х 58
Диапазон рабочих температур, °С от -20 до +55
Температура хранения, °С от -45 до +70
