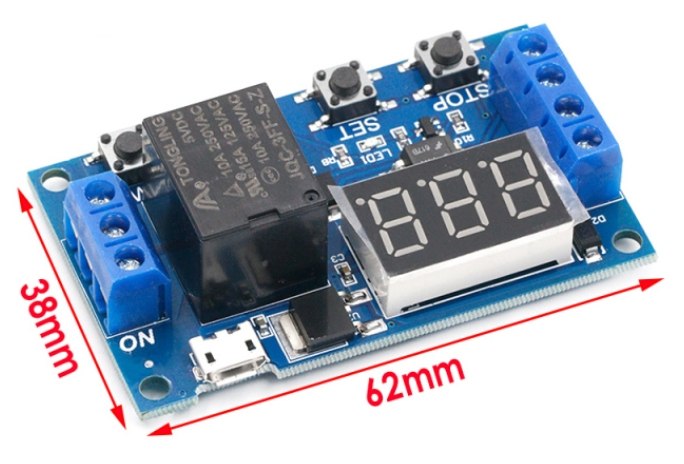

Многофункциональное программируемое реле времени 6-30В, micro USB, 7 режимов DK-C-03

Артикул: DK-C-03

Многофункциональное программируемое реле времени 6-30В, micro USB, 7 режимов DK-C-03

Артикул: DK-C-03
Штрих-код: 2000660157074
Наличие:  13 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу 1 Апреля
  • Отправим в другой город 1 Апреля
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Циклический таймер, реле задержки времени, USB Программируемый может включать и выключать нагрузку через время, заданное пользователем. Может работать в циклическом режиме, т.е. включать и выключать нагрузку с заданными интервалами времени бесконечно долго . Для циклических програм можно выбрать количество повторов от 1 до 999 повторов.

Время можно задать от 0.1 секунды до 999 минут - это около 16.5 часов.

Клемы питания и управляющие контакты можно запитывать от разных источников тока.

Все настройки параметров сохраняются после отключения.

Выход - сухой перекидной контакт т.е. может коммутировать нагрузку напряжением отличным от питающего напряжения

На базе данного реле времени можно сделать управление для периодического включения вентиляции, отопления, освещения, насосов воды и других устройств. Есть возможность настройки для срабатывания от внешнего триггера . Имеет LED индикатор отображения текущего отчета времени, режима работы и настройки .

Технические характеристики

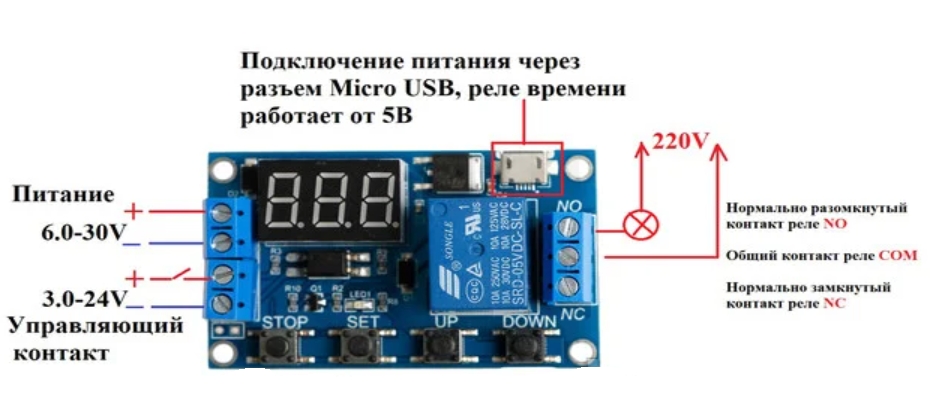

Широкий диапазон питания 6 - 30В, возможность подключения через MicroUSB - 5V
Потребляемый ток 20 мА, в замкнутом состоянии: 50 мА
Возможность управления нагрузкой 30В 5A DC и 220В 5A AC
Рабочая температура от -40°С до 85°С

Тонкая настройка времени работы реле и времени простоя

Временной интервал 0.1сек.-999мин.

Возможность циклического повторения включения и выключения реле

Количество сработок цикла 1-999 и режим бесконечного повтора.

Возможность запуска таймера внешним сигналом через вход Trigger

Напряжение сработки триггера 3-24В

Настройка:

Сразу после подключения питания к реле на дисплее отображается текущий режим работы.

После того, как нужный режим работы выбран, короткими нажатиями на кнопку [SET] выбираем один из трех параметров его настроек:

OP Задержка выключения (время во включенном состоянии).
CL Задержка включения (время в выключенном состоянии).
LOP Количество повторений (рабочих циклов таймера вкд/выкл).
Примечание: для работы некоторых режимов не требуются настройка всех трех параметров, т.е. настроить можно только те, что необходимы для работы выбранного рабочего режима.
Чтобы сохранить настройки снова зажимаем кнопку [SET] на 1-2 секунды, после чего реле времени покажет выбранный активный режим, дисплей мигнет несколько раз, подтверждая настройки и начнет работать в новом режиме с измененными Вами настройками.
Во время настроек параметров OP и CL возможно задать различные единицы времени.
Для этого необходимо во время редактирования параметра нажать кнопку [STOP].
Для отображения единиц используются десятичные точки цифр.

Если у вас горит самая правая точка, время задается в секундах.
Если горит средняя точка, время в десятых долях секунды (0.1с).
Если горит самая левая точка, время задается в минутах.
Максимальная задержка может составить 999 минут.

  • XXX. 0-999 сек
  • XX.X 0,1-99,9 сек
  • X.X.X. 0-999 минут
Режимы работы:
Таймер имеет несколько режимов работы, выберите нужный из списка, который Вам подходит, работать может, только один из предложенных.
Для того чтобы установить режим, необходимо зажать кнопку [SET] на одну 1-2 секунды и отпустить, далее используя кнопки [ВВЕРХ] и [ВНИЗ] необходимо выбрать один из режимов работы, и подтвердить свой выбор коротким нажатием на кнопку [SET].

  • P1.1 (Режим задержки выключения) - В данном режиме реле по умолчание выключено, при подаче питания (3-24В) на клеммы Trigger и GND_T реле сразу же включается и начинается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле - выключается.
  • P1.2 - Аналог режима P1.1 с отличием, что если снова подать на вход сигнал (питание 3-24В), отсчет времени сбросится и начнется сначала.
  • P1.3 - Аналог режима P1.1 с отличием, если снова подать на вход сигнал (питание 3-24В), реле выключится не дождавшись окончания работы. Примечание: режим чувствителен к «дребезгу контактов».
  • P-2 (Режим задержки включения / выключения) - В данном режиме реле по умолчанию выключено, при сигнала (питание 3-24В) таймер отсчитывает время заданное в параметре CL (задержка включения) после чего включает реле, и запускается отсчет времени установленный в параметре OP (задержка выключения), после окончания отсчета, реле отключается.
  • P3.1 (Режим задержки выключения/включения/циклический) - В данном режиме реле по умолчанию выключено, при подаче сигнала(питание 3-24В) реле включается и таймер отсчитывает время заданное в параметре OP (задержка отключения) выключает реле, и запускается отсчет времени установленный в параметре CL (задержка включения), после окончания отсчета, реле - включается. Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (---), то реле будет повторять эти действия всегда.    Если во время работы снова подать сигнал (питание 3-24В), реле выключится не дождавшись окончания работы. примечание: режим чувствителен к «дребезгу контактов».
  • P3.2 (Режим циклический/автоматический) - Данный режим запускается автоматически при подачи питания на реле времени, при этом реле сразу же включается и начинается отсчёт времени установленный в параметре OP (Задержка отключения) после чего, реле выключается, и начинается отсчет времени установленный в параметре CL (Задержка включения).
  • Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (---), то реле будет повторять эти действия постоянно. Состояние клемм Trigger и GND_T при этом никак не влияет на процесс.
  • P4 Аналог режима P1.2 с отличием, что пока сохраняется высокий уровень на клеммах Trigger и GND_T отсчет времени не идет.
Дополнительные функции
Данное реле содержит и дополнительный функционал связанный с кнопкой STOP.
В любое время краткосрочное нажатие на кнопку [STOP] приводит к выключению работы реле (Аварийный стоп), при этом на дисплее появится надпись off. Включить реле обратно можно повторно нажав на туже кнопку, на экране появится надпись on.
Долгосрочное нажатие на кнопку [STOP] включает или выключает спящий режим, при этом на экране вы увидите следующее:
C-P - Спящий режим включен. При простое в течении пяти минут, реле отключит дисплей, тем самым экономя электроэнергию. Зажечь дисплей можно кратковременным нажатием на кнопку STOP, при этом спящий режим автоматически выключится.
0-d - Спящий режим выключен.
