Многофункциональное программируемое реле времени FRM01 с сигнальным входом

Артикул: FRM01

Многофункциональное программируемое реле времени FRM01 с сигнальным входом

Артикул: FRM01
Штрих-код: 2000000021904
Наличие:  6 шт.
  • Самовывоз из магазина в Екб. завтра
  • Доставим по Екатеринбургу 20 Июня
  • Отправим в другой город 20 Июня
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Многофункциональное программируемое реле времени FRM01 с сигнальным входом предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики.

Отличительные особенности:

  • 18 программируемых функций задержки и повторения с возможностью настройки параметров выполнения;
  • Отдельный сигнальный вход для сложного управления циклическими функциями;
  • Четыре кнопки, цифровой дисплей и светодиодная индикация для простой настройки и контроля работы реле;
  • Встроенная автоматическая защита от переполюсовки защищает реле от неверного подключения контактов;
  • Развязанные входы питания и управления и выходы сухих контактов делаю реле более универсальным и надежным;
  • Настройка времени срабатывания с точностью до 0.1 секунды, точность срабатывания реле до 0.01;
  • Отключаемая функция экономии электроэнергии.

Встроенные функции обеспечивают:

  • включение/выключение потребителей по таймеру;
  • бесконечные и конечные циклы с настройкой времени от 0.1 сек. до 270 часов;
  • режим с обратной связью, режим триггера.

Функции 1–8 выполняются при подаче питания, функции 9–18 срабатывают при подаче импульсного сигнала (не менее 20мс) на сигнальный контакт.

Описание функций:

  1. Включение с задержкой на установленный отрезок времени Т1 (0.1 сек. — 270 ч.). При подаче импульса на вход CH1 повтор задержки включения;
  2. Выключение с задержкой на установленный отрезок времени Т1 после включения с подачей питания. При подаче импульса на вход CH1 повтор задержки выключения;
  3. Импульс включения продолжительностью Т2 (0.1 сек. — 270 ч.) с задержкой Т1 после подачи питания. При подаче импульса на вход CH1 повтор импульса с задержкой;
  4. Импульс выключения продолжительностью Т2 с задержкой Т1 после подачи питания. При подаче импульса на вход CH1 повтор импульса с задержкой;
  5. Бесконечный цикл с периодом Т1+Т2 импульсов включения Т2 с задержкой Т1 после подачи питания. При подаче импульса на вход CH1 происходит перезапуск цикла с задержки включения;
  6. Бесконечный цикл с периодом Т1+Т2 импульсов выключения Т2 с задержкой Т1 после подачи питания. При подаче импульса на вход CH1 происходит перезапуск цикла с задержки выключения;
  7. Конечный цикл с периодом Т1+Т2 импульсов включения Т2 с задержкой Т1 после подачи питания с числом повторений NX (1—9999). При подаче импульса на вход CH1 происходит перезапуск всего цикла;
  8. Конечный цикл с периодом Т1+Т2 импульсов выключения Т2 с задержкой Т1 после подачи питания с числом повторений NX (1—9999). При подаче импульса на вход CH1 происходит перезапуск всего цикла;
  9. Режим запирания. Выключение по переднему фронту импульса на вход CH1;
  10. Режим триггера. Выключение по заднему фронту импульса на вход CH1;
  11. Включение с задержкой Т1 (0.1 сек. — 270 ч.) при подаче импульса на вход CH1, повтор включения при повторной подаче управляющего импульса;
  12. Импульс включения на время Т1 при подаче импульса на вход CH1, повтор импульса включения при повторной подаче управляющего импульса;
  13. Импульс включения продолжительностью Т2 (0.1 сек. — 270 ч.) с задержкой Т1 при подаче импульса на вход CH1. При подаче импульса на вход CH1 повтор импульса с задержкой;
  14. Импульс включения продолжительностью Т1 с последующим импульсом выключения Т2 при подаче импульса на вход CH1. При подаче импульса на вход CH1 повтор импульса с задержкой;
  15. Бесконечный цикл с периодом Т1+Т2 импульсов включения Т2 с задержкой Т1 после импульса на вход CH1. При подаче импульса на вход CH1 происходит перезапуск цикла с задержки включения;
  16. Бесконечный цикл с периодом Т1+Т2 импульсов выключения Т2 с задержкой Т1 после импульса на вход CH1. При подаче импульса на вход CH1 происходит перезапуск цикла с задержки выключения;
  17. Конечный цикл с периодом Т1+Т2 импульсов включения Т2 с задержкой Т1 после импульса на вход CH1 с числом повторений NX (1—9999). При подаче импульса на вход CH1 происходит перезапуск всего цикла;
  18. Конечный цикл с периодом Т1+Т2 импульсов выключения Т2 с задержкой Т1 после импульса на вход CH1 с числом повторений NX (1—9999). При подаче импульса на вход CH1 происходит перезапуск всего цикла;
Настройка:
Кнопка SET для входа в меню настройки (долгое удержание) и переключения пунктов меню (короткое нажатие). Справа загорается светодиод напротив меню по которому идет настройка. Первое меню - выбор функции.
Кнопки "+" и "-" для изменения значения.
Кнопка SW1 для перемещения по регистру. Долгое удержание кнопки на времени позволяет поставить точку (для настройки с точностью до 0,1 с).
Функции с ограниченным количеством циклов настраиваются на периоды от 0,1 до 9999 секунд. Остальные функции (бесконечные цикл или одиночные) настраиваются на периоды от 0,1 с до 270 часов.
Чтобы увеличить период 9999 секунд до большего значения, необходимо перейти в меню NX и поменять последние 2 цифры на новое значение. Это значение будет равно секундам в единицу настройки времени.
Для примера. Необходимо выставить 6 часов. Это 21600 секунд. Значит надо в настройке NX выставить последние 2 цифры 03. А период выставить 7200 единиц. Каждая единица будет ровна 3 секундам.

Технические характеристики

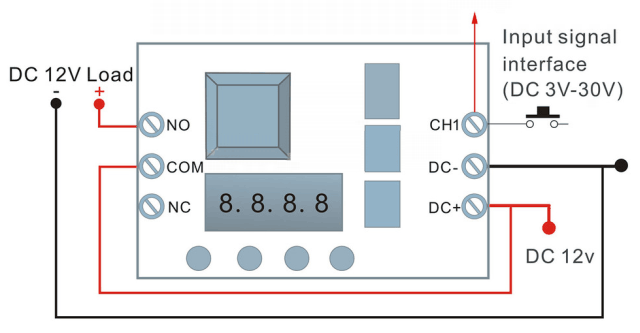

Напряжение питания (DC+/DC-) DC 12V

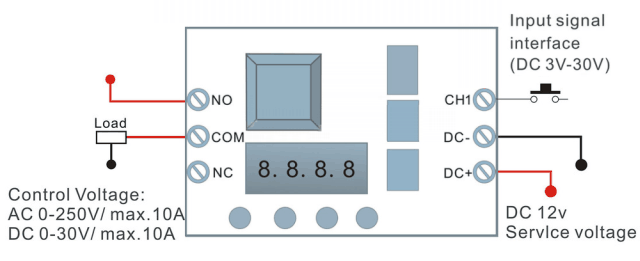

Напряжение/ток на контактах реле (NO/COM) AC 0~250V / макс. 10A; DC 0~30V / макс. 10A
Управляющее напряжение (CH1/DC-) DC 3–30V
Габариты [ДхШхГ], мм 66 х 40 х 15
