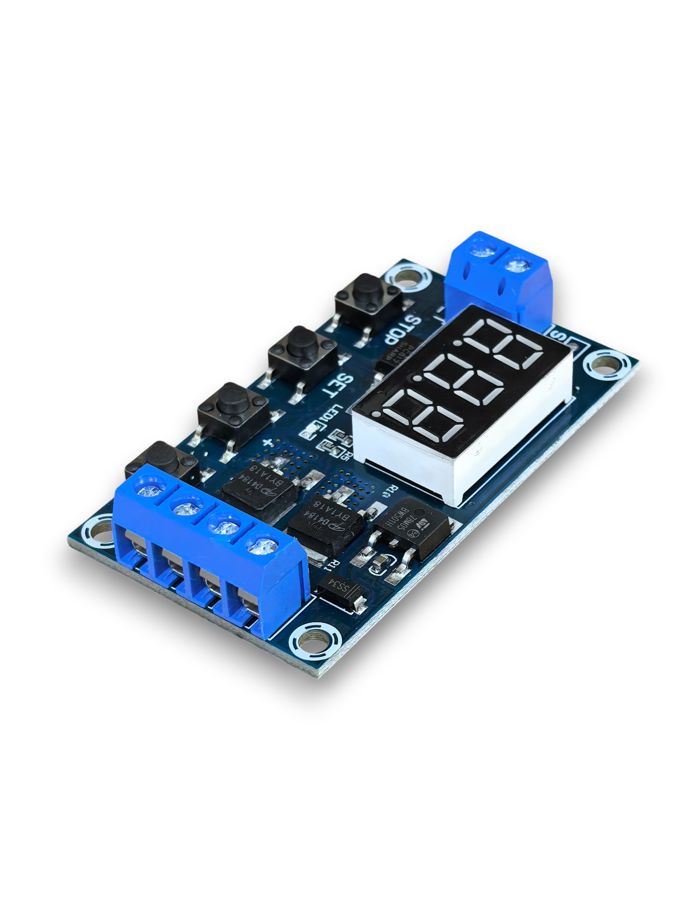

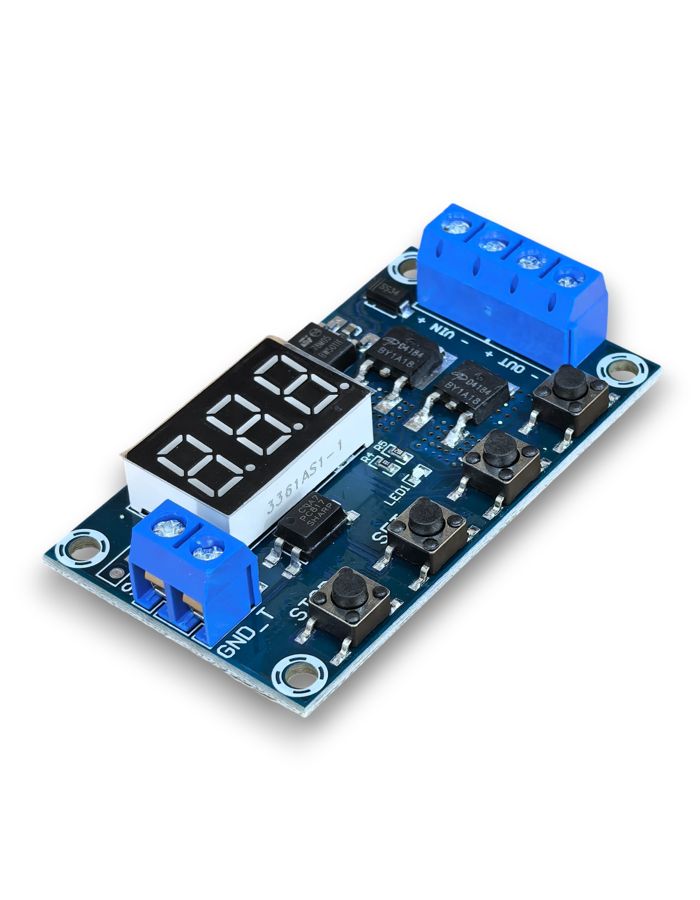

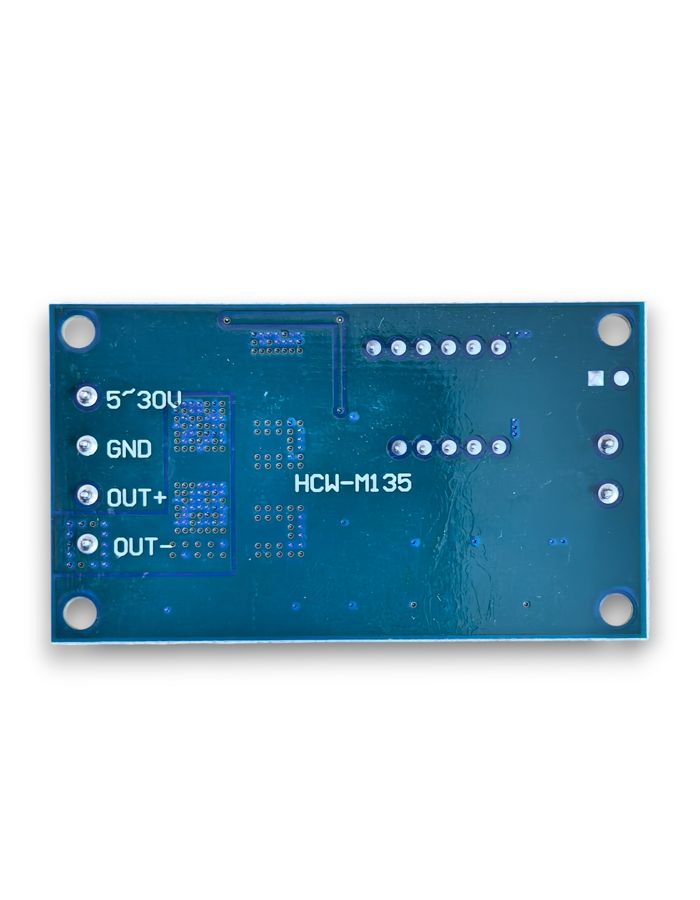

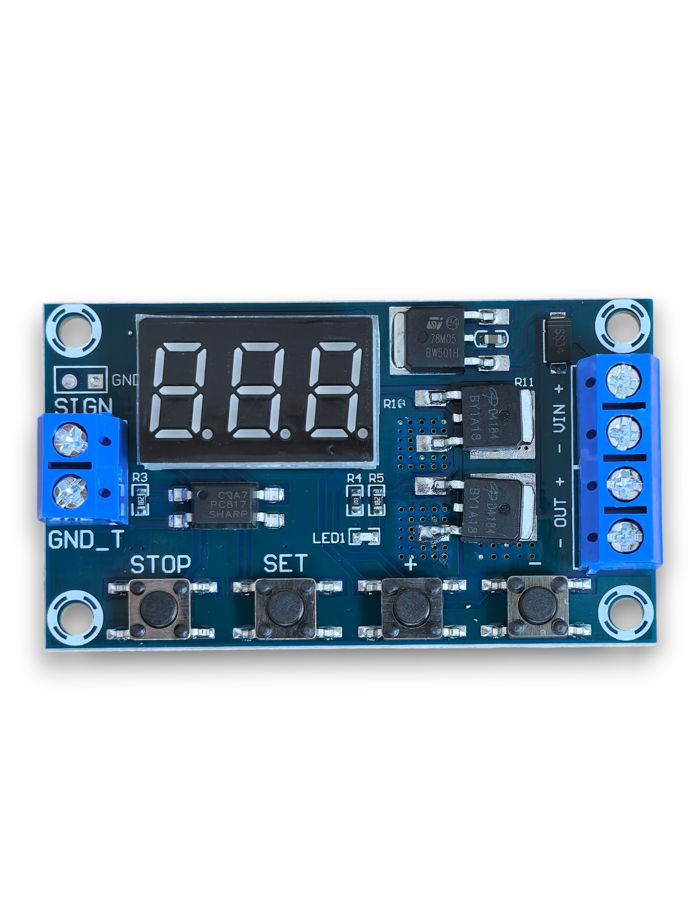

HCW-M135 - реле времени, предназначенное для периодического включения, выключения нагрузки в цепях постоянного напряжения до 30В.

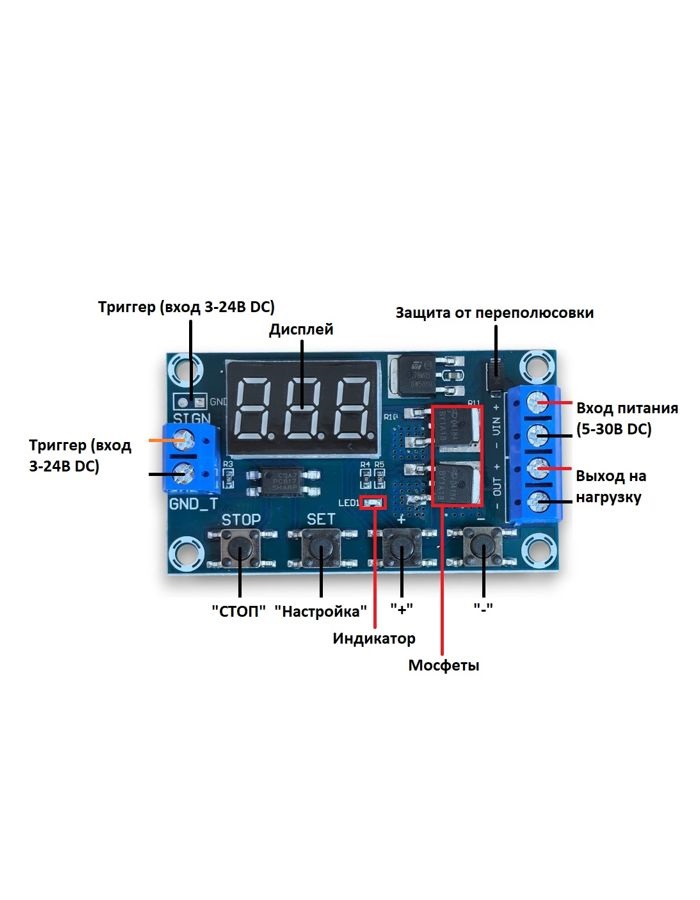

Программируемый таймер времени (0-999 мин), LED- индикатор, транзисторный выход на полевых транзисторах. Вход запуска таймера внешним сигналом с гальванической развязкой. Выход: 1 канал ( два параллельно включенных N - канальных полевых транзистора).

Настройка:

Программируемое реле времени имеет несколько режимов работы, чтобы сменить режим, необходимо зажать кнопку SET на 1 секунду и отпустить, теперь используя кнопки UP (верх) и DOWN (вниз) выбираем необходимый режим и подтверждаем выбор коротким нажатием кнопки SET.
Теперь после того, как мы выбрали кнопкой SET нужный режим, вас автоматически переключит на настройки времени срабатывания реле. В этих настройках мы можем изменить три функции: OP, CL, LOP.

Время на дисплее:

XX.X интервал времени 0,1 - 99,9 с
XXX. интервал времени 1 - 999 с
X.X.X интервал времени 1 - 999 мин

Для переключения диапазонов времени нужно использовать кнопку STOP.

Настройка времени срабатывания реле:

OP — время нахождения реле в замкнутом состоянии.
CL — время нахождения реле в разомкнутом состоянии.
LOP — количество повторений (циклов) включения/выключения реле.

Чтобы задать значения каждой из функций, нужно выбрать одну из них нажатием кнопки SET, после чего она высветится, мигнет 3 раза, и затем уже можно задавать ее значения. Если Вам нужна другая функция, то просто еще раз нажмите на кнопку SET, иными словами кнопка SET листает 3 этих функции. После того как выбрана нужная функция, появляется три цифры, с помощью которых можно настроить функцию по следующей инструкции:

• Функция OP (замкнутое состояние):
  Нужна для того чтобы задать время, в течении которого реле будет замкнуто. Сейчас на дисплее отображается три цифры, это время работы реле. Если нажимать кнопки UP и DOWN, можно его менять в большую или меньшую сторону. Помимо цифр еще отображается точка разрядности. Если эта точка находится только после третьей цифры, то устанавливается время в секундах. Если точка стоит после второй цифры, устанавливается время в 0.1 секундах (десятые доли миллисекунд). Если же стоит 3 точки, устанавливается время в минутах. Для того чтобы менять положение точек, необходимо кратковременно нажимать на кнопку STOP. После задания необходимого времени переходим в настройку следующей функции коротким нажатием кнопки SET, либо сохраняем настройку режима длинным нажатием кнопки SET.
• Функция CL (разомкнутое состояние):
  Настраивается точно так же как и функция OP. Только здесь устанавливается время, в течение которого наше реле будет в разомкнутом состоянии. Точно так же на дисплее отображается 3 цифры, которые в зависимости от расположения точки может означать секунды, 0.1 секунды и минуты. Точно так же кнопкой STOP меняется расположение точки.
• Функция LOOP (количество повторений):
  Эта функция отвечает за количество повторений циклов разомкнутого и замкнутого состояния реле. Здесь можно только указать число повторений от 1 до 999 с помощью кнопок UP и DOWN. Если нужно чтобы циклы повторялись бесконечно, необходимо установить значение меньше 1, тогда на дисплее отобразится --- (3 тире).

После того как настроено время разомкнутого и замкнутого состояния реле, а также количество повторений, можно сохранить настройки длительным нажатием (2-3 сек) кнопки SET. После отпускания кнопки SET на дисплее 3 раза мигнет выбранный режим. Осталось только запустить работу реле нажатием кнопки STOP, при этом на экране отобразится надпись ON. Еще одно нажатие кнопки STOP выключит работу реле, при этом на дисплее отобразится надпись OFF.

Режимы работы:

• P1.1 - В данном режиме реле по умолчание разомкнуто, при подаче логической
  единицы (от 3V до 24V) на порт Trigger реле сразу же замыкается и начинается отсчет
  времени установленный в параметре OP. После окончания отсчета реле выключается.

• P1.2 - В данном режиме так же реле по умолчанию выключено, при подаче сигнала на
  порт Trigger реле замыкается и начинается отсчет указанный в параметре OP. После
  окончания отсчета реле отключается как и в режиме P1.1, но до того, как время истекает,
  можно начать отсчет времени сначала снова подав сигнал на порт Trigger.

• P1.3 - В этом режиме реле по умолчанию выключено, после подачи питания на Trigger
  включается реле и начинается отсчет времени указанный в параметре OP. После
  отсчета времени реле выключится и в предыдущем режиме, но можно прервать таймер
  и разомкнуть реле раньше времени если повторно подать сигнал на порт Trigger.

• P-2 - данный режим срабатывает при подаче логического сигнала на Trigger,
  отрабатывает один раз и ждет следующей подачи логической единицы. При подаче
  логической единицы реле времени сначала ожидает время выставленное для
  разомкнутого состояния CL, и после истечении этого времени замыкает реле и ожидает
  время выставленное для замкнутого состояния OP. Затем опять размыкает реле и ждет
  следующей подачи сигнала на Trigger. Настройка количества повторений здесь
  недоступна.

• P3.1 - данный режим похож на P-2 за исключением нескольких вещей: при подаче
  логической единицы на порт Trigger реле переходит сразу в замкнутое состояние, а не
  разомкнутое; так же в этом режиме можно указать количество повторений LOP. Если
  после срабатывания реле по сигналу на Trigger реле начнет работу и до завершения
  всех циклов мы подать повторно сигнал на порт Trigger, этот сигнал остановит работу
  режима, реле отключится и отсчет циклов завершится.

• P3.2 - данный режим срабатывает сразу после подачи питания на реле, при этом реле
  сразу переходит в замкнутый режим, отсчитывает время указанное для замкнутого
  режима OP. После этого реле размыкается и начинается отсчет времени, указанного для
  разомкнутого режима CL. Всё это повторяется указанное в параметре LOP количество
  раз. Если указана бесконечность (---), то реле будет повторять эти действия бесконечно.

• P4 - в этом режиме реле по умолчанию отключено. При подаче сигнала на Trigger релесразу же замыкается. Реле будет замкнуто до тех пор, пока на Trigger будет подаватьсясигнал. Как только подача сигнала на Trigger прекращается, реле отключается не сразу -срабатывает таймер выставленный в OP. Как только отсчет заканчивается - реле отключается.

Сразу после подключения питания к реле на дисплее отображается текущий режим
работы.
