Реле электромагнитное с задержкой QF-RD72

Характеристики:

Инструкция по применению:

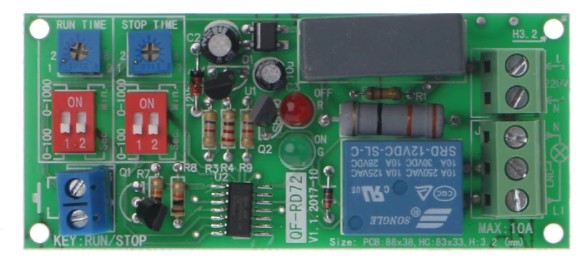

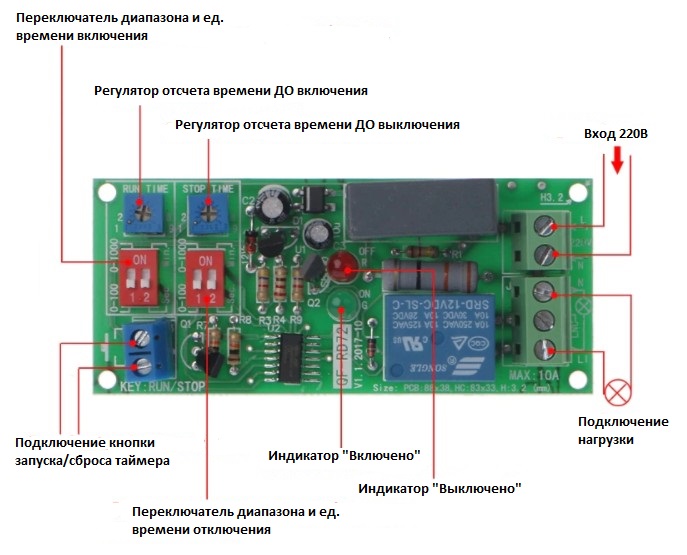

Время может быть установлено, когда плата включена или выключена.

Время работы можно изменять регулировкой потенциометра- по часовой стрелке для увеличения интервала, против часовой стрелки для уменьшения интервала.

Красный переключатель может установить диапазон времени 0-100 или 0-1000 секунд/минут.

Регулируемый диапазон регулируемого резистора 0-100; Диапазон циферблата 0-1000.
Распределенный кодовый переключатель с потенциометром. Наберите до сек. Указывая единицу секунд; Наберите до мин., чтобы указать единицу минут.

Установка таймера:

Потенциометром RUN TIME установите необходимый диапазон отсчета до запуска реле.

Красный переключатель может установить диапазон времени 0-100 или 0-1000 секунд/минут.
Регулируемый диапазон регулируемого резистора 0-100; Диапазон циферблата 0-1000.
Наберите до Sec. для работы по секундам или Min. для работы по минутам.

Потенциометром STOP TIME установите необходимый диапазон отсчета до отключения реле.

1. Кнопка запуска (не входит в комплект):

Подключите кнопочный переключатель и нажмите его, затем зеленый индикатор загорится, указывая, что он работает. Плата будет автоматически работать в соответствии с установкой времени запуска и времени остановки, бесконечного цикла. Нажмите кнопку запуска снова, затем красный светодиодный индикатор загорается, указывая, что он остановился.
Доступ к кнопке сброса, нажмите, переключитесь на зеленый индикатор, указав, что установлено рабочее состояние, модуль будет автоматически установлен в соответствии с временем работы и временем, чтобы остановить работу, в бесконечном цикле. Нажмите кнопку Пуск снова, модуль переключится на красный светильник, сказал, что находится в остановленном состоянии.

1. Пример настройки времени:

Требования: запуск в течение 20 секунд, остановка в течение 30 минут, бесконечный цикл цикла (запуск через 20 секунд, отключение 30 минут).
Настройки:
(1) Установите диапазон времени запуска до 0-100;
(2) Установите время работы до сек.;
(3) Установите потенциометр времени запуска до 20 позиций, а именно положение 20/100 слева;
(4) Установите диапазон времени остановки до 0-100;
(5) установка времени остановки до минут;
(6) Установите потенциометр времени остановки в положение 30, а именно положение 30/100 слева;
Положение потенциометра также может быть установлено с помощью метода измерения напряжения.
