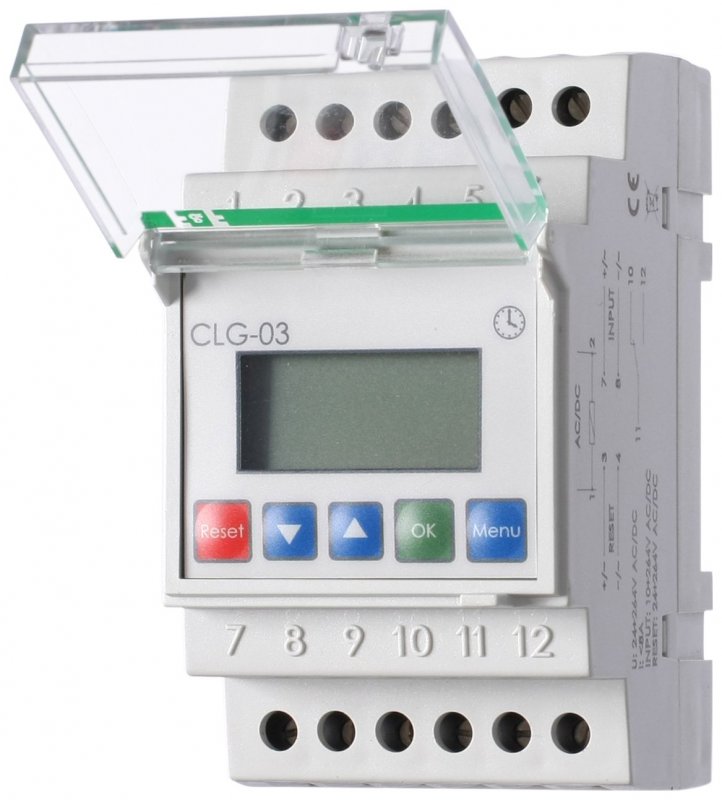

Счетчик импульсов CLG-03

Артикул: CLG-03
Производитель:  F&F
Артикул: CLG-03
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 9 Апреля
  • Доставим по Екатеринбургу 9 Апреля
  • Отправим в другой город 10 Апреля
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Назначение
CLG-03 является программируемым, многофункциональным электронным счетчиком, предназначен для подсчета времени работы подключенных устройств или систем в диапазоне от 1 до 999 999 часов, что соответствует максимальному периоду в 114 лет. Время работы подсчитывается по индивидуальной программе, установленной потребителем. После достижения граничных значений счетчик подкорректирует их в соответствии с выбранной программой.

Область применения
Для подсчета времени работы подключенных устройств или систем в диапазоне от 1 до 999 999 часов.

Принцип работы

Подсчет времени действия управляющего импульса.
В этом режиме потребитель устанавливает заданное значение времени , при этом счетчик постоянно считает время, когда на вход подается управляющее напряжение(импульс). Пропадание напряжения на управляющем входе приводит к остановке счетчика, а его очередной запуск наступит в момент, когда на входе снова появится управляющее напряжение. При достижении заданного значения произойдет переключение реле (контакт замкнут ), а также остановка подсчета времени. Одновременно на дисплее появится надпись STOP, а подсветка дисплея троекратно моргнет.
Начало нового цикла возможно лишь после обнуления счетчика с помощью панели управления (через нажатие кнопки RESET) , или с помощью внешнего обнуляющего входа. Чтобы обезопасить устройство от случайных сбросов счетчика, обнуляющий сигнал активизируется лишь после трех секунд после нажатия кнопки RESET , или после подачи сигнала на обнуляющий вход. Это не касается работы в режиме петли, где обнуление возможно только через внешний обнуляющий сигнал, а время действия импульса не может быть меньше, чем десять секунд.

Подсчет времени между двумя импульсами.
В этом режиме счетчик подсчитывает время между двумя очередными импульсами ,подаваемыми на вход. С появлением импульса начинается отсчет времени работы. Очередной импульс останавливает подсчет и переводит счетчик в режим ожидания. Следующий такой импульс вновь запускает счетчик и время работы продолжает подсчитываться дальше. В момент достижения в счетчике заданного потребителем значения наступает изменение состояния выходного реле (контакт замкнут ), а также остановка подсчета времени. Одновременно на дисплее появляется надпись STOP, а подсветка дисплея троекратно моргнет.
Начало нового цикла возможно лишь после обнуления счетчика на панели управления (через нажатие кнопки RESET), или с помощью внешнего обнуляющего входа. Чтобы обезопасить устройство от случайного сброса состояния счетчика, обнуляющий сигнал активизируется лишь после трех секунд после нажатия кнопки RESET, или после подачи сигнала на вход. RESET. Это не касается работы в режиме петли, где обнуление возможно только через внешний обнуляющий сигнал, а время действия импульса не может быть меньше десяти секунд.

Особенности:
- Программирование и контроль работы осуществляется при помощи панели управления;
- наличие входов счетчика, использующих сигнал DC или сигнал AC 50Гц;
- подсчет времени на увеличение без установки граничного значения;
- устанавливаемое значение счетчика PRÓG(Порог) в диапазоне1÷ 999 999, соответствующее конечному значению времени работы, которое должно быть подсчитано в каждом цикле;
- функция “обратного отсчета” от заданного значения , с сигнализацией значения ”ноль” (напp. 9999→0);
- подсчет времени работы при подаче напряжения (наличие напряжения на управляющем входе);
- подсчет времени работы между двумя импульсами, поданными на управляющий вход;
- подсчет времени на увеличение до установленного порогового значения;
- вход внешнего обнуляющего сигнала RESET;
- автоматическое обнуление локального счетчика (работа в замкнутом цикле) с возможностью установки выбранного состояния реле;
- выход реле, сигнализирующий достижение заданного значения счетчика (контакт 1P 8A)
- выбор состояния контактов реле: импульс в заданном промежутке времени; смена положения ВКЛ→ВЫКЛ или ВЫКЛ→ВКЛ;
- запоминание состояния счетчика при пропадании напряжения питания;
- блокировка доступа в программируемое меню с помощью кода PIN;
- установка режима подсветки дисплея;
- возможность программирования меню на трех языках: польском, английском или русском.

Технические характеристики

Напряжение питания 24-264 В AC/DC
Максимальный коммутируемый ток (AC1) 8 А
Контакт 1NO/NC
Вход счетчика INPUT 10-264 В AC/DC
Внешний вход RESET 24-264 AC/DC
Диапазон рабочих температур -25 - +50 С
Степень защиты IP20
Коммутационная износостойкость >100000 циклов
Потребляемая мощность 1,5 Вт
Габариты (ШхВхГ) 52х90х65 мм
Подключение винтовые зажимы 2,5 мм2
Тип корпуса 3S
Монтаж на DIN-рейку 35 мм
