Параболическая антенна Vika-27F MIMO 2x2 для 3G/4G-модема, 75 Ом

Артикул: Vika-27F MIMO

Усиление антенны, dBi: 27
Рабочий диапазон: 3G/4G
Направленность антенны: направленная
Поддержка MIMO: MIMO 2x2
Артикул: Vika-27F MIMO
Штрих-код: 2000660185060
Наличие:  3 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу 1 Апреля
  • Отправим в другой город 1 Апреля

8 180 р. 11 020 р.

В корзину

2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Параболическая антенна Vika-27F MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов GSM1800, 3G (UMTS 2100), 4G (LTE1800, LTE2600), Wi-Fi (IEEE 802.11b, g, n) и в других системах диапазона 1700-2700 МГц.

Данная модификация антенны Vika-27 MIMO снабжена разъемами типа F-female и рассчитана на использование 75 Омного (телевизионного) коаксиального кабеля, благодаря чему позволяет существенно сэкономить и произвести монтаж разъемов на месте. При этом ожидается несколько больший уровень потерь в ВЧ-тракте. Для кабельных сборок большой длины требуется использовать качественный кабель!

Антенна является узконаправленной и имеет очень высокий коэффициент усиления, разработана специально для использования в системах усиления сотовой связи и беспроводного интернета на больших дистанциях от базовых станций операторов на границах и за границами зон доступа, где сигнал очень ослаблен и не может приниматься на встроенные антенны.

Благодаря поддержке технологии MIMO 2x2, скорость передачи данных при использовании этой антенны может значительно превышать 100Мб/с при работе с LTE-модемами Сat.4 или WiFi-адаптерами стандарта 802.11n. (Скорость передачи также зависит от общей загрузки базовых станций и других факторов.)

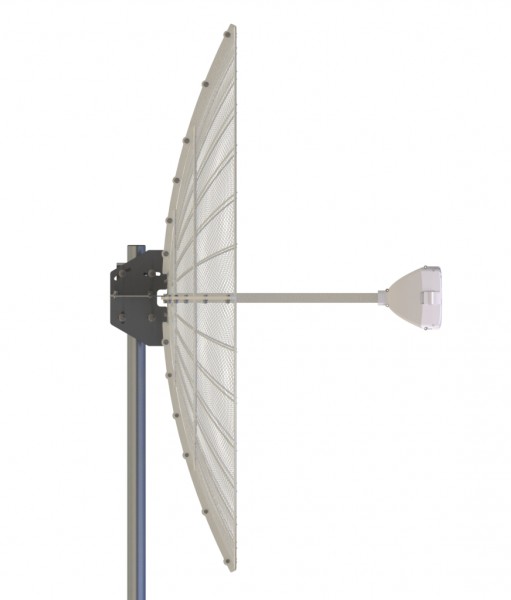

Тип антенны — прямофокусная зеркальная. Для уменьшения "парусности" в рефлекторе использована цельнометаллическая просечно-вытяжная сетка, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор (тарелка) симметричен относительно оси, что обеспечивает идентичность диаграмм направленности и коэффициента усиления по обоим входам антенны.

В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему не требуется подстройка фокусного расстояния в зависимости от рабочей частоты. Излучающие элементы надежно укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая с мачты и не вращая антенну в целом.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов. Для увеличения корозостойкости в конструкции антенны используется алюминий, оцинкованная сталь и финишное порошково-полимерное покрытие.

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (±15°), изменение азимута (поворот с креплением вокруг вертикальной трубы). Узел крепления антенны и используемый крепеж имеют защитное гальваническое покрытие.

Отличительные особенности:

  • Высокий коэффициент усиления в широкой полосе частот;
  • Низкая парусность благодаря ячеистой сетчатой рефлектора;
  • Разборная конструкция антенны и как следствие — малые размеры при транспортировке, возможность отправки по почте;
  • Не требуется установка фокусного расстояния при монтаже антенны, смене оператора или смене частот (стандарта связи);
  • Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2;
  • Активные излучатели антенны укрыты в пластиковый корпус, защитные покрытия на всех металлических деталях;
  • Входы антенны имеют короткое замыкание по постоянному току — не требуется установка грозозащиты в точке подключения антенны.

Комплект поставки:

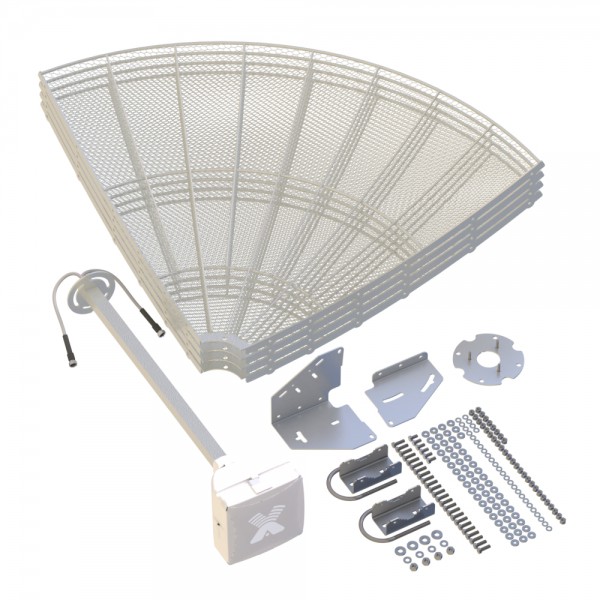

  • Антенна Vika-27 MIMO с F-разъемами (облучатель и рефлектор в разобранном виде)
  • Узел крепления на мачту (трубостойку)
  • Инструкция по установке
  • Упаковка (картон+полиэтилен)

Технические характеристики

Рабочий диапазон частот, МГц 1700—2700
Коэффициент усиления (зависит от частоты), dBi 2 х 23—27
Ширина ДН (зависит от частоты), ° 6—10
Уровень боковых лепестков, дБ <-17,5
Отношение вперед/назад, дБ >22
Волновое сопротивление, Ом 75
КСВ в диапазоне 3G/4G/WIFI, не более 1,8
Развязка между портами, дБ Более 25—30
Допустимая мощность, Вт 10
Поляризация Вертикальная + горизонтальная, X-pol
Масса с креплением, г 5460
Габаритные размеры, мм ∅1102 х 540
Крепление на мачта диаметром 25-52мм
Разъемы 2 х F-female
Материал антенны Сталь, оцинкованная сталь, алюминий
Материал защитной коробки Поликарбонат
Рабочий температурный диапазон -50…+80 °С
