Офсетный параболический сетчатый рефлектор AX-OFFSET D60 от компании НПП Антэкс предназначен для усиления приема и передачи сигналов от наземных источников, например базовые станции сотовой связи. Сетчатая структура рефлектора позволяет существенно снизить ветровую нагрузку, уменьшить вес антенны и предьявить более низкие требования к жесткости конструкций на которые устанавливается данный рефлектор, например мачты или стеновые кронштейны.

Отражающее полотно антенны изготовлено из сетки с размером ячейки 15мм * 8мм, что позволяет ее использовать на частотах до 7 ГГц. Цельносварная конструкция рефлектора обеспечивает отличную жесткость при транспортировке и эксплуатации. Антенна имеет двойное защитное полимерное покрытие - грунт и атмосфероустойчивый наружный слой. Отдельные крепежные узлы (мачтовый кронштейн и крепление облучателя) , допускающие трение при настройке антенны, имеют гальваническое покрытие. Держатель облучателя имеет стандартный установочный диаметр -40мм.

Преимущества рефлектора перед рефлекторами ("тарелками") систем спутникого телевидения:

• Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора;
• Малый вес. Низкая парусность позволила заметно облегчить крепежные узлы;
• Возможнеость использования облегченных стеновых кронштейнов и мачт при установке антенны;
• Оптимальный угол офсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала;
• Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-10° от горизонта;
• Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости.

Преимущества рефлектора перед прямофокусными сетчатыми рефлекторами:

• Отсутствие затенения центральной части зеркала. Это снижает уровень боковых лепестков, сохраняет коэффициент усиления антенны в целом, улучшает пространственную избирательность;
• Отсутствие воздействия отраженной от рефлектора волны на облучатель и сохранение тем самым низкого уровня КСВ и высокого КПД антенны в рабочей полосе частот облучателя.

Рефлектор работает в сочетании с облучателями нужной частоты:

• Для усиления 3G/4G сигналов в диапазонах 790-960МГц рекомендуется использовать облучатели AX-800 Offset MIMO и Nitsa-2 Offset.

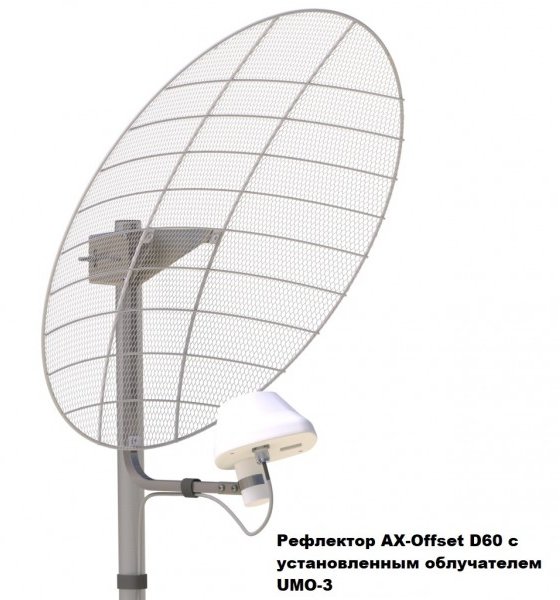

• Для усиления 3G/4G сигналов в диапазонах 1700-2700 МГц, рекомендуем использовать облучатели серии UMO-3, например UMO-3 MIMO 2x2.
• Для универсального широкополосного усиления сигналов сотовой связи рекомендуется использовать облучатель Mona MIMO 2x2 Offset.

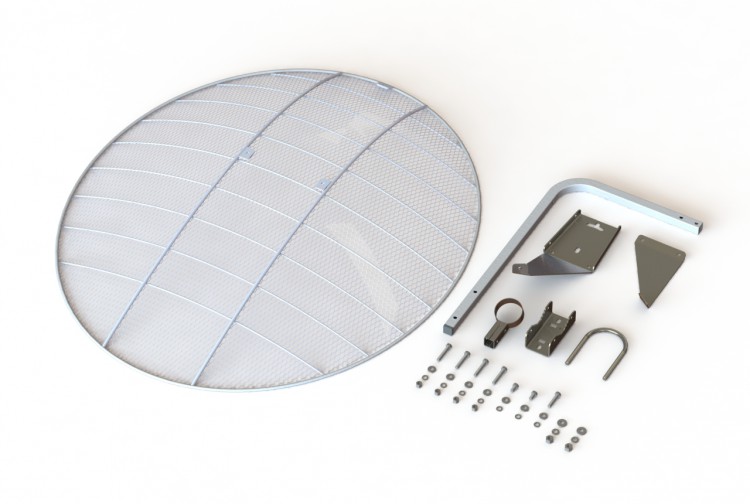

Комплект поставки:

• Рефлектор AX-OFFSET D60 с комплектом оцинкованного крепежа на вертикальную трубостойку;
• Инструкция по сборке;
• Упаковка из картона и полиэтилена.
