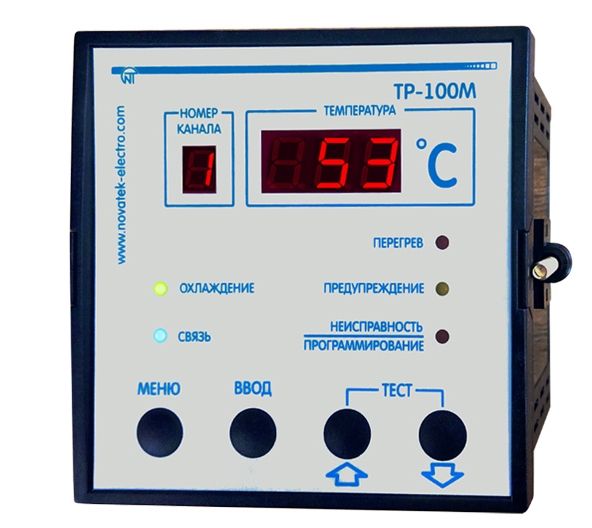

ТР-100М является микропроцессорным устройством, предназначенным для измерения и контроля температурного режима сухого трансформатора по четырем датчикам, подключаемым по двух - или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких-либо параметров за установленные пределы.

Изделие также может применяться для защиты двигателей и генераторов.

В изделии предусмотрено универсальное питание от 24 до 265 В (переменного или постоянного тока) и подключение к сети EIA/TIA-485 по протоколу MODBUS RTU / ASCII.
С изделием могут применяться следующие типы температурных датчиков:

• PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;
• PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;
• PTС1000 (EKS111) – датчик с номинальным сопротивлением 990 Ом, при 25 °С;
• PTC (minika) – холодное сопротивление датчика 20-250 Ом.
