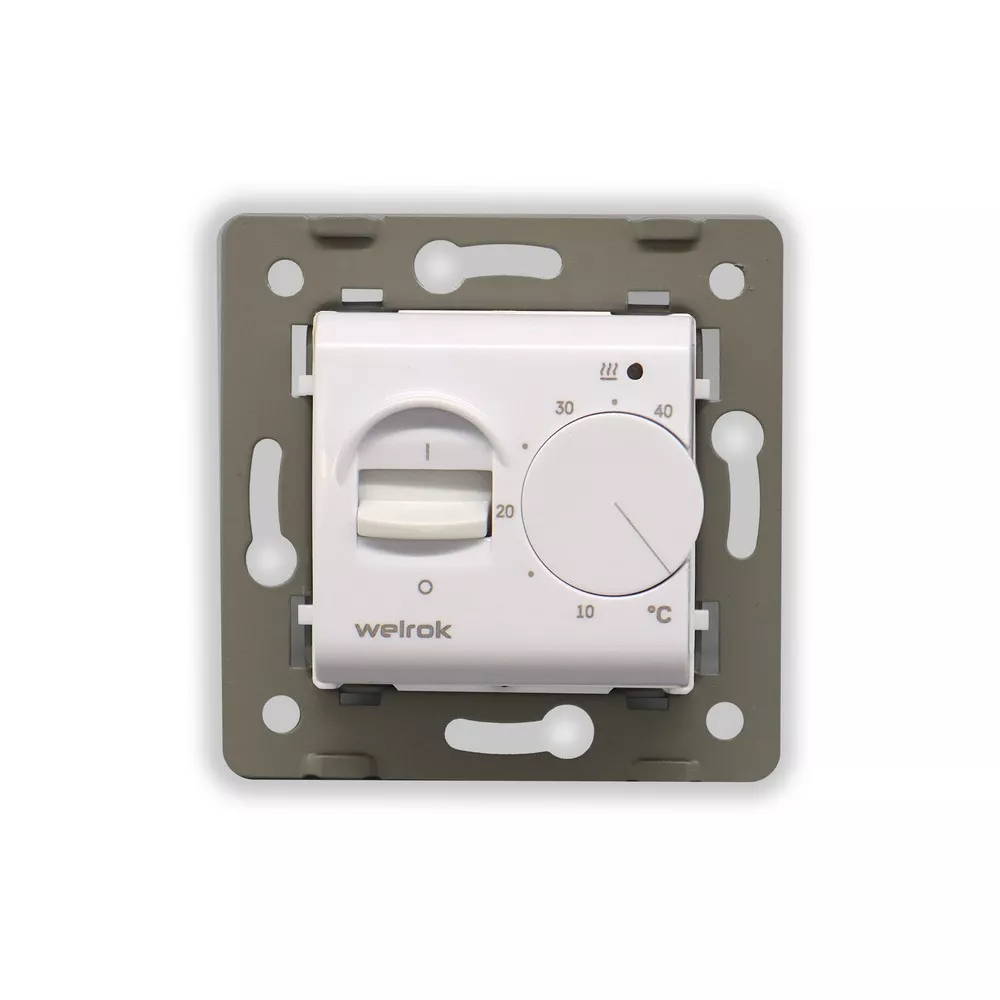

Механизм терморегулятора Welrok MEX для рамки LIVOLO с механическим управлением, датчик пола 3 м белого цвета предназначен для поддержания постоянной температуры от 10 до 40 °С в системах:

1. Электрического тёплого пола на основе нагревательного кабеля, греющей пленки или мата.
2. Водяного пола с помощью нормально закрытого электротермического сервопривода с рабочим напряжением 230 В.

Согласно данным от температурного датчика, размещенного в полу, терморегулятор управляет нагревом: выключает нагрев, когда желаемая температура достигнута и включает, когда она снижается на 2 °С.

Благодаря тумблеру вы можете отключить термостат, не меняя температуру. Управлять температурой с помощью этого терморегулятора очень просто: достаточно просто установить ручку регулировки на нужную температуру.

Терморегулятор устанавливается внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне терморегулятор должен быть установлен в месте, недоступном случайному действию брызг. Температура окружающей среды при монтаже должна находиться в пределах –5 ...+45 °С.

Комплектация

1. Механизм терморегулятора.
2. Металлический суппорт для крепления.
3. БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

Все работы проводить только при полном снятии напряжения cо всех токоведущих частей, находящихся в зоне работ.
Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм терморегулятора в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную рамку. В комплект не входит.
7. Подайте питание.

Меры предосторожности

Чтобы не получить травму и не повредить механизм терморегулятора, внимательно прочтите все инструкции.

1. Не устанавливайте изделие вблизи источников огня и воды.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать механизм терморегулятора, вносить изменения в конструкцию.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток изделия.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
