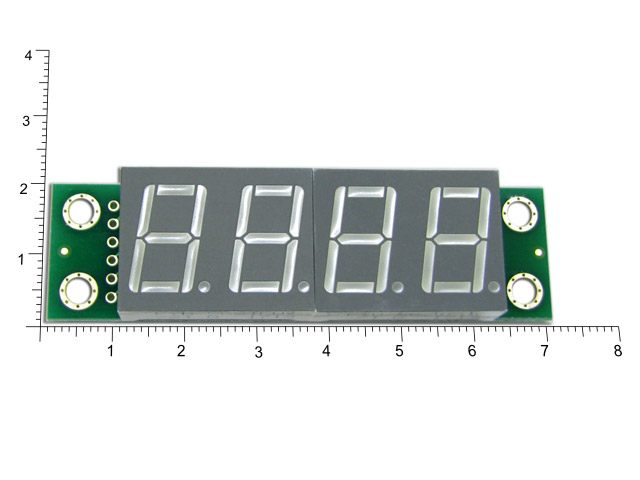

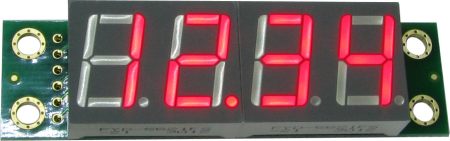

Четырехразрядный светодиодный семисегментный дисплей со сдвиговым регистром, красный SHD0032R

Артикул: SHD0032R
Производитель:  Smartmodule
Артикул: SHD0032R
Штрих-код: 2000000092072
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 10 Апреля
  • Доставим по Екатеринбургу 10 Апреля
  • Отправим в другой город 11 Апреля
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Четырехразрядный светодиодный индикатор с простой последовательной шиной избавит от недостатков динамической индикации.

Преимущества:
1.Отсутствует мерцание.
2.Имеет статичную индикацию, что полезно в цепях критичных к цифровым шумам, там, где динамическая индикация не может быть использована по причине сильных помех.
3.В отличие от динамической индикации значительно меньше отвлекает управляющий процессор. В то время, когда что либо отображается на дисплее, процессор может находиться в спячке и просыпаться только на время обновления информации на дисплее.
4.Возможно последовательное наращивание практически неограниченного количества дисплеев, в т.ч. разных цветов.
5.Требует 4 сигнальных ноги процессора (в простом случае достаточно трех ног), при возможности наращивания разрядности.
6.Простая и быстродействующая цифровая шина.

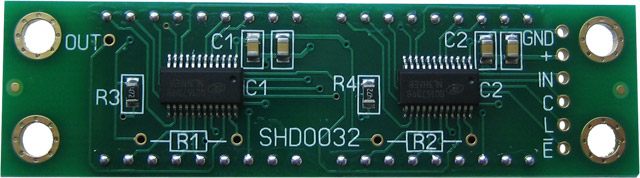

Контроллер дисплея представляет собой 32-разрядный сдвиговый регистр с возможностью программирования резисторами "R-EXT" выходного тока. При последовательном включении нескольких дисплеев просто увеличиватся разрядность этого регистра 64, 96 и т.д. Резисторами R-EXT, устанавливается ток сегментов. Резисторы предустановлены на плате дисплея, R3 и R4=4.7Ком, что равно току сегмента ~4mA. В модуле предусмотрены контакты для установки дополнительных внешних резисторов R-EXT в позицию R1 и R2, если требуется увеличить выходной ток сегмента. Предустановленый резистор R3 и внешний R1 включены в параллель, так же параллельно соединены R4 и R2. При необходимости R3 и R4 могут быть удалены и использованы только внешние R1 и R2. Ток сегмента рассчитывается по формуле IOUT=(1.252/REXT)*15 Кроме этого возможна программная регулировка яркости дисплея - скважностью сигнала ENABLE.
При питании модуля следует учитывать, что напряжение питания модуля не должно быть ниже напряжения питания контроллера. В дисплее использован контроллер SC16739STR, все электрические и временные параметры см. в документации к контроллеру SC16739STR.

Протокол работы и интерфейс совместимы с дисплеями SHD0028.

Технические характеристики

Напряжение питания 3,3..5 В
Максимальное напряжение питания 6 В
Допустимый ток сегмента 0..30 мА
Максимальная тактовая частота до 30 МГц
Рабочая температура -40°C..+85°C
Цвет свечения Красный
Высота символа 14,2 мм
Вес модуля 14 г
Размеры модуля 69 х 19 х 11 мм
