Модуль предназначен для сборки устройства мониторинга температуры от датчиков DS18B20 (до 32 шт.), отображая показания от каждого датчика на своем дисплее.

Преимущества

• Единство управления - один управляющий модуль на все датчики и дисплеи;
• Многодисплейность - показания температуры каждого датчика отображаются на соответствующем ему дисплее. Дисплеи соединены последовательно 6-проводным шлейфом;
• Один шлейф - все датчики температуры на одном 3х-проводном шлейфе;
• Цветовое разделение - можно использовать дисплеи разного цвета;
• Масштабируемость - при необходимости, можно добавлять датчики и дисплеи;
• Управляемость - кнопки управления позволяют производить сортировку датчиков, настройку порогов у каждого датчика, настройку звуков, просмотр дополнительной информации и др.
• Контроль температуры - при установленных порогах температуры, производится контроль выхода температуры за пределы порогов для каждого датчика отдельно с визуальной и звуковой сигнализацией тревожной ситуации;
• Расширяемость - 4 выхода для сигнализирования (нагрузка до 10 мА) при выходе температуры за заданные пределы на внешние устройства индикации, извещения и исполнительные устройства.

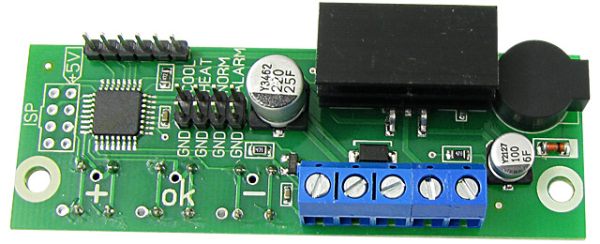

Для сборки устройства необходимо к соответствующим контактам на модуле подключить датчики температуры DS18B20, дисплеи SHD0032 по количеству датчиков и питаниеНа печатной плате имеются контакты для подключения внешних устройств

Краткое описание.

Показания от каждого датчика выводятся на соответствующий ему 4х-разрядный дисплей.
Обнаружение новых датчиков происходит автоматически при каждом включении или по комбинации нажатых кнопок. Имеется возможность сортировки датчиков в необходимом пользователю порядке. В отличие от многоканальных термометров с одним дисплеем, модуль STH0034 позволяет визуально наблюдать показания сразу от всех датчиков. Возможность подключения к модулю дисплеев разного цвета, а так же “привязка” датчиков к дисплеям делает процесс наблюдения удобным и интуитивно понятным. В самом простом варианте достаточно подключить к модулю датчики и дисплеи в необходимом количестве согласно схеме включения, включить модуль, и начнется отображение показаний от датчиков.
Настройки модуля сохраняются при потере питания.
Подробно алгоритм работы STH0034 изложен в руководстве пользователя.
В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Датчики температуры опрашиваются поочередно циклически, примерно ~0,6 сек. на каждый датчик, необходимо это учитывать при проектировании систем требующих быстрого реагирования.
Эксплуатация модуля или кабеля в непосредственной близости от источника сильных электро-магнитных помех может привести к ошибкам датчика. В качестве шлейфа рекомендуется использовать витую пару категории 5.
Крепежные отверстия модуля соответствуют посадочным местам корпуса BOX-KA12 и BOX-STH0034.

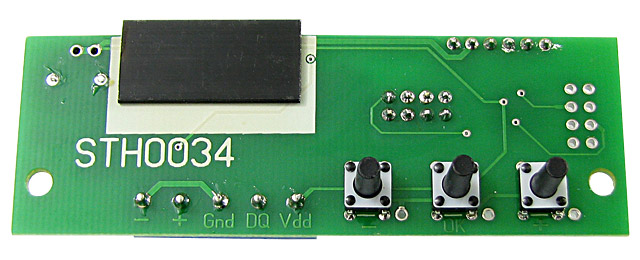

На плате имеются контактные точки для установки внешних кнопок.

Модуль STH0034 предназначен для использования вне сферы государственного регулирования обеспечения единства измерений.
