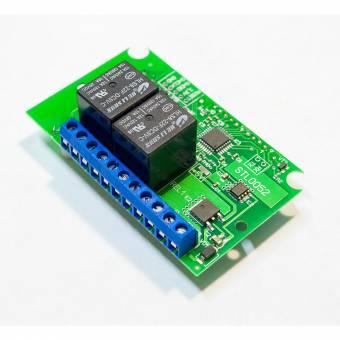

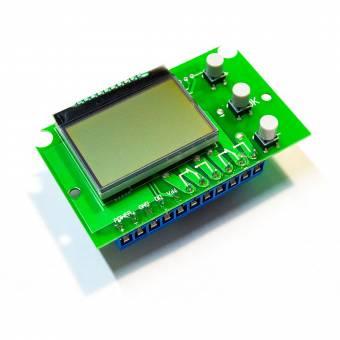

Терморегулятор STL0052-Expert

Артикул: STL0052-Expert
Производитель:  Smartmodule
Артикул: STL0052-Expert
Штрих-код: 2000660165789
Наличие:  6 шт.
  • Самовывоз из магазина в Екб. завтра
  • Доставим по Екатеринбургу 2 Апреля
  • Отправим в другой город 2 Апреля
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Терморегулятор STL0052-Expert предназначен для сборки устройства контроля температуры.

Комплект поставки: терморегулятор - 1 шт., инструкция - 1 шт.

Преимущества.

  • Два реле для устройств охлаждения и/или нагрева;
  • До двух датчиков температуры (датчики в комплект не входят);
  • Нагрев и/или охлаждение - два режима для каждого реле, независимо друг от друга;
  • Русскоязычный интерфейс. LCD-дисплей с интуитивно-понятным русским интерфейсом.
  • Терморегулятор версии STL0052-Expert, в отличие от версии STL0052, предоставляет больше вариантов использования устройства (см. раздел Быстрые рецепты), улучшен алгоритм гистерезиса. По своим возможностям STL0052-Expert - это два устройства в одном! Он может заменить два термостата, каждый из которых может работать в любом из режимов нагрев или охлаждение, при этом термостатирование может происходить по показаниям любого из двух датчиков. Для ознакомления с полным описанием возможностей воспользуйтесь инструкцией к устройству (ссылка на файл внизу страницы).

Описание устройства.

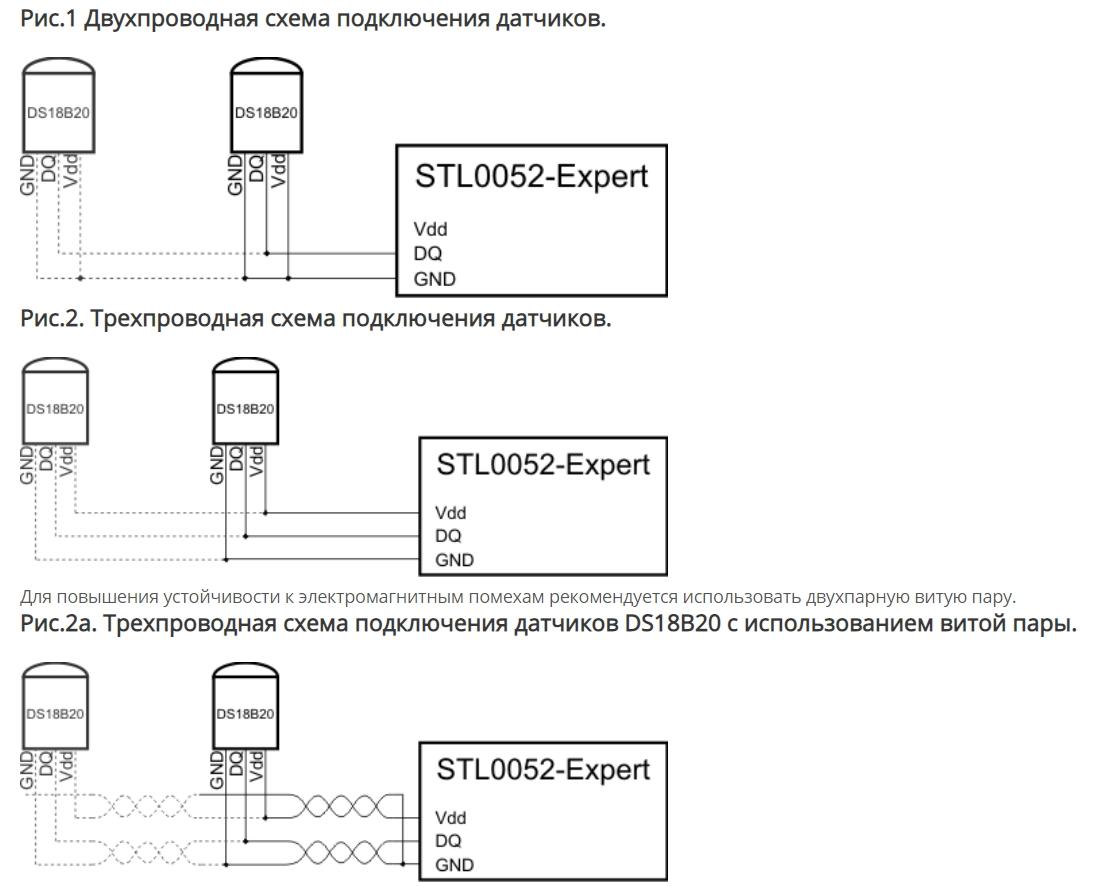

Терморегулятор STL0052-Expert состоит из дисплея, кнопок управления, двух реле для подключения устройств нагрева или охлаждения, клеммы для подключения выносных датчиков температуры. Возможно подключение одного или двух датчиков DS18B20 на одной линии. Подключение датчиков возможно как по 3х-проводной схеме, так и по 2х-проводной схеме.

Двумя устройствами можно управлять по показаниям любого из двух датчиков в любом режиме (нагрев или охлаждение) независимо друг от друга.

У каждого из реле есть несколько настроек:

  • Режим работы - Нагрев / Охлаждение / Выключен;
  • Датчик - датчик, по показаниям которого будет работать алгоритм нагрева или охлаждения.
  • Температура - установленная температура (далее Tn), при выходе за пределы которого, реле включается.
  • Гистерезис - значение температуры (далее Td), на которое после отклонения от установленной должна измениться измеряемая температура (при нагреве увеличиться, при охлаждении уменьшиться) для отключения реле (см. Рис.3.).

Технические характеристики

Параметр Значение
Диапазон измеряемых температур -55..+125°C
Шаг гистерезиса 0,1°C
Диапазон значений гистерезиса 0..10°C
Дискретность измерения 0,06°C
Коммутируемое постоянное напряжение до 30 В
Коммутируемый переменный ток при 240 В до 10 А
Коммутируемый постоянный ток при 28 В до 10 А
Погрешность в диапазоне -10°C..+85°C не более ±0,5°C
Погрешность в диапазоне -55°C..+125°C не более ±2°C
Температура эксплуатации -10°C..+60°C
Относительная влажность не более 80%

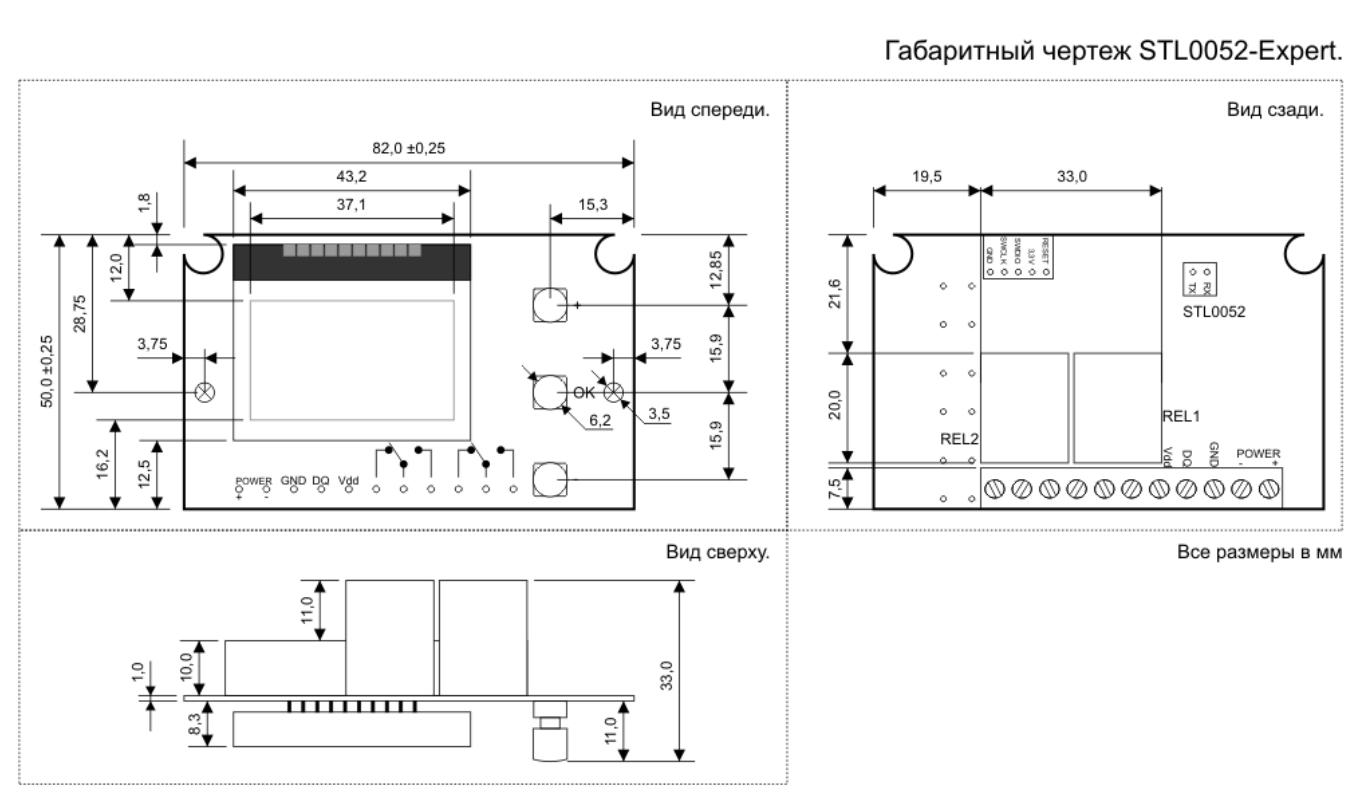

Размеры 82х50х34.8 мм
Подключение датчиков 2х или 3х проводное
Датчик температуры (в комплект не входит) DS18B20
Напряжение питания (фильтрованное) +7..+15 В
Потребляемый ток, не более 0,2 А
Ресурс срабатывания реле (в зависимости от коммутируемого тока) от 100000 до 10000000 раз
Защита от переполюсовки питания модуля Да

Датчики температуры DS18B20 не входят в комплект, приобретаются отдельно. У нас Вы можете приобрести как герметичные датчики температуры DS18B20, IP67 с термостойким кабелем нужной длины, так и отдельно датчики DS18B20.

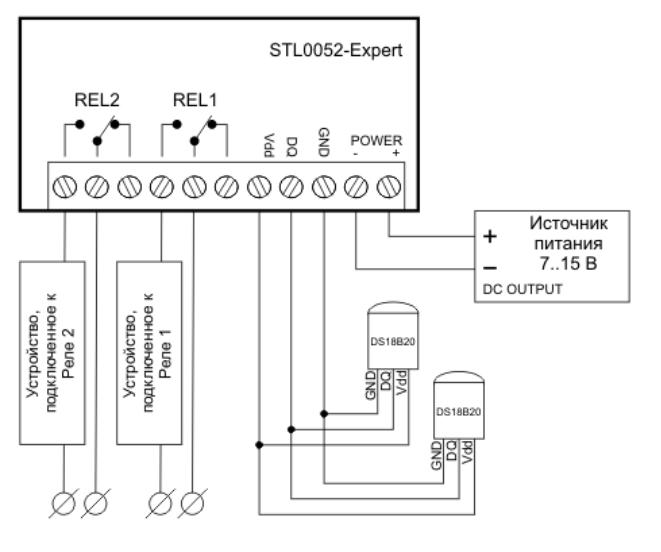

Схема подключения
