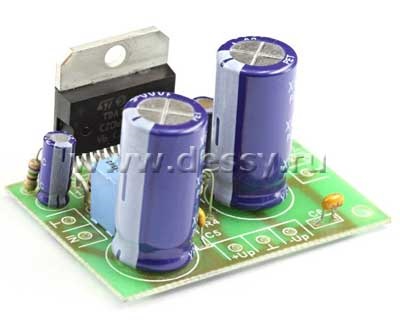

Внимание! Устройство поставляется в виде комплекта для самостоятельной сборки, печатная плата с компонентами и инструкцией в упаковке.

Данный набор позволяет собрать простой и мощный монофонический усилитель НЧ, обладающий малыми габаритами, минимальным числом элементов, широким диапазоном питающих напряжений и сопротивлений нагрузки.

В типовой схеме включения (TDA7294), УНЧ развивает 70 Вт на канал синусоидальной мощности на нагрузке 4\6\8 Ом при напряжениях питания соответственно ±27 В, ±31 В, ±35 В. Музыкальная мощность при этом составляет 100 Вт.

Для питания устройства, следует применять источник питания с мощностью, не меньшей, чем номинальная мощность усилителя. Дополнительно нужно установить фильтрующие конденсаторы питания ёмкостью не менее 4 700 мкФ (рекомендуется 10 000 мкФ) в каждое плечо источника. В случае, если применяется импульсный блок питания, нужно помнить, что пиковый ток потребления усилителя может в несколько раз превышать средний.

Характеристики

• TDA7293
• Номинальное напряжение питания: ±12…50 В;
• Частотный диапазон: 40…20 000 Гц;
• Номинальное входное напряжение: 700 мВ;
• Максимальная выходная мощность:
•   Максимальная выходная мощность:
      UПИТАНИЯ = ±45 В, RН = 8 Ом (140 Вт);
      UПИТАНИЯ = ±30 В, RН = 4 Ом (110 Вт);
•   Коэффициент гармоник (при PВЫХ = 0,7 х PMAX): < 0,1 %.

Комплект поставки:
   Плата печатная;
   Набор радиодеталей;
   Инструкция по эксплуатации.
