Законченный модуль ревербератор RS025 для использования в составе высококачественного звуковоспроизводящего комплекса как при новом проектировании, так и для встраивания в уже существующие УЗЧ. Идеально подходит для обработки звука от динамического микрофона, гитары, домашнего кинотеатра, караоке на базе любого усилителя звука с линейным входом.

Усилитель собран на быстродействующем операционном усилителе NE5532 компании Texas Instrument, разработанном специально для применения в звуковоспроизводящей аппаратуре высокого класса. Усилитель обладает превосходными характеристиками, как по постоянному, так и по переменному току, низкими собственными шумами, малым коэффициентом искажения и широкой полосой пропускания.

За эффекты реверберации отвечает микросхема – звуковой процессор PT2399 от Princeton Technology Corp. В данном случае, эффект реверберации достигается путем разделения входного аудио сигнала, задержки одной части и обратного суммирования сигналов. Усилитель позволяет регулировать параметры эффектов - глубину и время реверберации.

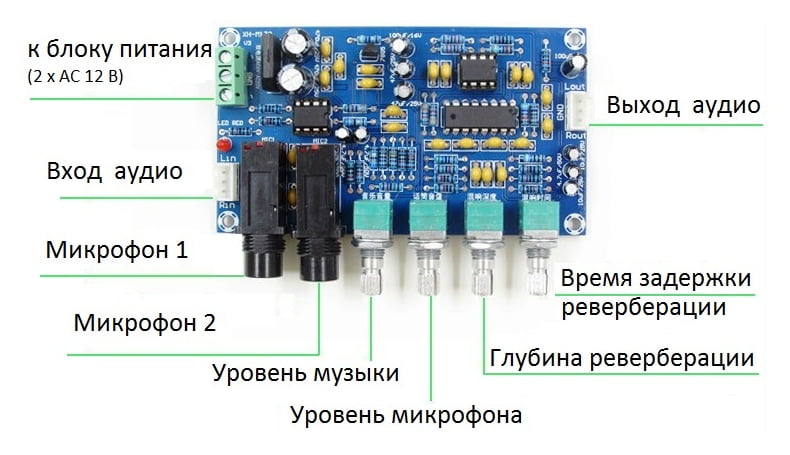

Для подключения микрофона и внешнего источника (например, электрогитара) на плате установлены гнезда d=6 мм, для подключения входного и выходного сигнала используются 3-pin разъемы.

Питание усилителя осуществляется от сдвоенного источника питания переменного тока от 6 до 20 Вольт.

Важная информация:

1. Усилитель не предназначен для использования без усилителя мощности. Использование без усилителя мощности приведет к разрушению микросхем и невозможности дальнейшего использования.
2. Соединение микрофонного усилителя (РЕВЕРБЕРАТОРА) и усилителя мощности проводить обязательно экранированным кабелем.

Характеристики:

• Напряжение питания (переменное): 2 х 6-20 В;
• Полоса пропускания: 10-100000 Гц;
• Габаритные размеры: 100 х 57 (75 с валами резисторов) х 17 мм.
