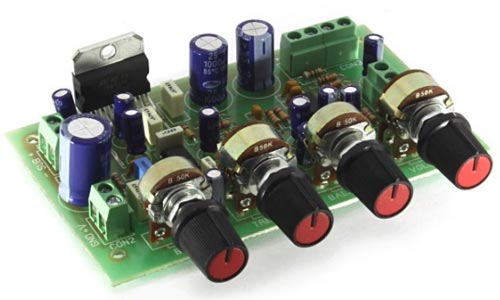

Этот конструктор предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания. В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева.

Характеристики:
  • Напряжение питания: DC 10...18 В;
  • Полоса воспроизводимых частот: 20...20 000 Гц;
  • Входное сопротивление: 10 кОм;
  • Глубина регулировки тембра по ВЧ: 12 дБ;
  • Коэффициент гармоник, при Uпит = 14,4 В ; Р = 0,1...10 Вт: 0,03 %;
  • Номинальная выходная мощность каналов L,R при U = 14,4 B и R = 4 Ом: 2x10 Вт;
  • Номинальная выходная мощность сабвуфера при U = 14,4 B и R = 4 Ом: 1x20 Вт;
  • Размеры устройства: ~108 x 80 x 25 мм;
  • Общая масса набора: ~40 г.

Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.

Примечания:
  • На плате должны быть запаяны 4 перемычки из изолированного провода, одна из которых находится между выводами ИМС DA3.
  • DA3 необходимо устанавливать на теплоотвод общей площадью не менее 200 кв. см.
