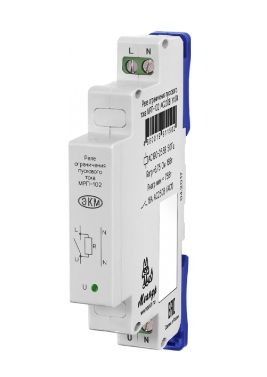

Реле ограничения пускового тока Меандр МРП-102 AC230В УХЛ4

Артикул: МРП-102 AC230В УХЛ4
Производитель:  Меандр
Артикул: МРП-102 AC230В УХЛ4
Штрих-код: 2000000136523
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ РЕЛЕ
Реле ограничения пускового тока МРП-102 предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок (например, импульсных БП, драйверов LCD и т.д.). Снижение пускового тока осуществляется встроенным резистором с последующим замыканием резистора встроенным реле через некоторое время.

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм.

РАБОТА РЕЛЕ
При включении напряжения контакты встроенного реле разомкнуты. Ток ограничивается встроенным резистором. Через заданное время задержки контакты реле замыкаются. В дальнейшем реле на работу нагрузки влияния не оказывает.

Технические характеристики

Напряжение питания, В AC230
Частота питающей сети, Гц 50
Потребляемая мощность, не более, Вт 1
Время включения реле, с 0,25
Максимальная суммарная ёмкость нагрузки, не более, мкФ 2000
Максимальный рабочий ток: АС250В 50Гц (АС1), А 16
Максимальная частота коммутаций, при ёмкости нагрузки 2000 мкФ, не более, цикл./мин 3
Электрическая прочность (питание-контакты), В AC2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов 10*106
Электрическая износостойкость, не менее, циклов 100000
Диапазон рабочих температур (по исполнениям), °C -25…+55 (УХЛ4), -40…+55 (УХЛ2)
Температура хранения, °C -40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2
Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха, % до 80 (при 25°C)
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры, мм 13х93х62
Масса, кг 0,06

Вопросы и отзывы (1)

Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.
Михаил
Здравствуйте!
При включении стабилизатора 3.5 кВт (Ресанта СПН 3500) выбивает вводной автомат 16А из-за большого пускового тока стабилизатора.
Поможет ли Реле ограничения пускового тока Меандр МРП-102 в решении указанной выше проюлемы?
Имя Цитировать
Ельняков Роман
Цитата
Михаил написал:
Здравствуйте! При включении стабилизатора 3.5 кВт ( Ресанта СПН 3500) выбивает вводной автомат 16А из-за большого пускового тока стабилизатора. Поможет ли Реле ограничения пускового тока Меандр МРП-102 в решении указанной выше проюлемы?
Здравствуйте. Правильней надежней и дешевле поменять вводной автомат, если нет возможности поставить автомат на больший ток, то может есть возможность поменять на автомат с характеристикой D автоматы с этой характеристикой отличаются как раз большими пусковыми токами.
Что касается реле, то оно имеет ограничение по максимальной емкости нагрузки в 2000мкФ, а такая характеристика в стабилизаторе не указана, и на сколько снизится пусковой ток у стабилизатора не известно, поэтому гарантировать правильность такого решения я не могу, нужно пробывать.
