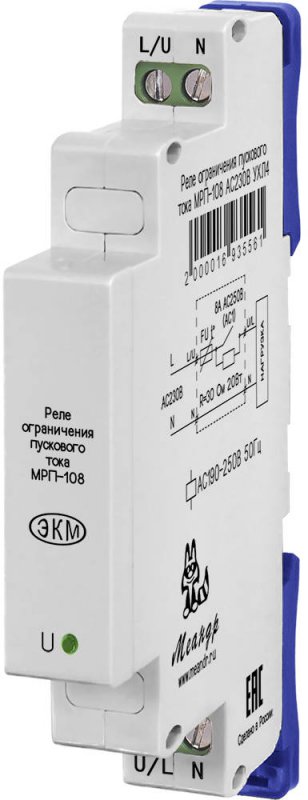

Реле ограничения пускового тока Меандр МРП-108 AC230В УХЛ2

Артикул: МРП-108 AC230В УХЛ2
Производитель:  Меандр
Артикул: МРП-108 AC230В УХЛ2
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ РЕЛЕ

Реле ограничения пускового тока МРП-108 предназначены для уменьшения пусковых токов при включении емкостных нагрузок (например, импульсных БП, драйверов LCD и т.д.). Снижение пускового тока осуществляется встроенным резистором с последующим замыканием резистора встроенным реле через некоторое время.

  • Ограничение пускового тока емкостных нагрузок до 8А (МРП-108)
  • Максимальная ёмкость нагрузки - 1500мкФ:
  • МРП-108 максимальный ток нагрузки - 8А (для блоков питания время включения которых более 0,4 сек.) и 3А (для блоков питания время включения которых менее 0,4 сек.)
  • Встроенный термопредохранитель
  • Подключается МЕЖДУ выключателем и нагрузкой
  • Подключение входных цепей не критично, сверху или снизу
  • Ширина корпуса 13мм

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм/

РАБОТА РЕЛЕ

При включении напряжения контакты встроенного реле разомкнуты. Ток ограничивается встроенным резисторм. Через заданное время задержки контакты реле замыкаются. В дальнейшем реле на работу нагрузки влияния не оказывает.
Возможно применение взамен реле ограничения пусковых токов  CAMTEC ESB101

Паспорт изделия

Технические характеристики

Напряжение питания, В AC230
Частота питающей сети, Гц 50
Мощность потребляемая катушкой, не более, Вт 1
Время включения реле, мс 60
Максимальная суммарная ёмкость нагрузки, не более, мкФ 1500
Количество и тип контактов 1 замыкающий
Максимальный рабочий ток: АС250В 50Гц (АС1), А 8 (для блоков питания время включения которых более 0,4 сек.)
3 (для блоков питания время включения которых менее 0,4 сек.)
Максимальная частота коммутаций при ёмкости нагрузки 1500 мкФ, не более, цикл/час 120
Механическая износостойкость, не менее, циклов 10*106
Электрическая износостойкость, циклов 100000
Диапазон рабочих температур (по исполнениям), 0C -25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения, 0C -40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2
Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха, % до 80 (при 250С)
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры, мм 13х93х62
Масса (брутто), кг 0,06
