Цифровой вольтамперметр AC35...450В, 0,5...63А Меандр ВАР-М01 63А/450В УХЛ2

Артикул: ВАР-М01 63А/450В УХЛ2
Производитель:  Меандр
Максимум вход. напряжения, В: 450
Тип напряжения: переменное
Тип индикации: цифровая
Исполнение: на DIN-рейку
Тип: Вольтамперметр
Номинальный ток, А: 63
Артикул: ВАР-М01 63А/450В УХЛ2
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 10 Апреля
  • Доставим по Екатеринбургу 10 Апреля
  • Отправим в другой город 11 Апреля
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА

Цифровой промышленный вольтамперметр ВАР-М01 63А 450В предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА

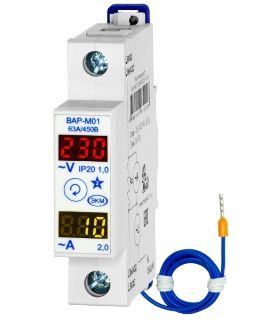

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

РАБОТА ВОЛЬТАМПЕРМЕТРА

Вольтамперметр не требует оперативного питания и подключается непосредственно в разрыв измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). Схемы подключения изображены на рисунках ниже и корпусе прибора.

Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.
По двойному клику кнопкой - индикация потребляемой мощности.
По повторному двойному клику кнопкой - индикация напряжения и тока.

ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).

Технические характеристики

Частота напряжения питания 45-65Гц
Потребляемая мощность, не более 1,5Вт
Диапазон измеряемого напряжения AC35...450В
Диапазон измеряемого/контролируемого тока 0,5...63А (RMS)
Основная погрешность измерений напряжения, не более 1%±1 ед. младшего разряда
Основная погрешность измерений тока, не более 2%± 1 ед. младшего разряда
Средняя наработка на отказ, не менее 50000ч
Усилие затяжки клемм не должно превышать 4Н*м
Диапазон рабочих температур -40...+55
Температура хранения -40...+70 град.С
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Степень защиты корпус/клеммы IP40/IP20
Сечение подключаемых проводников не менее 0,5-25 (20-4 AWG)
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Относительная влажность воздуха до 80% (при 25град.С)
Рабочее положение в пространстве произвольное
Режим работы непрерывный
Срок службы, не менее 8 лет
Габаритные размеры 18*83*68,5мм
Корпус 18мм
Способ крепления DIN рейка 35мм/ровная поверхность
Цвет RAL 7035
