Цифровой промышленный вольтамперметр ВАР-М02 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

Отличительные особенности:

• Измерение среднеквадратичных значений напряжений и токов
• Питание от контролируемого напряжения
• Измерение напряжения - АС20...450В
• Рабочий диапазон частот - от 45 до 65Гц
• Бесконтактное измерение тока 3...30А
• Контактное измерения тока (0,1 ... 1,0А, 0,5...5,0А)
• Возможность подключения внешнего трансформатора тока до 1000А

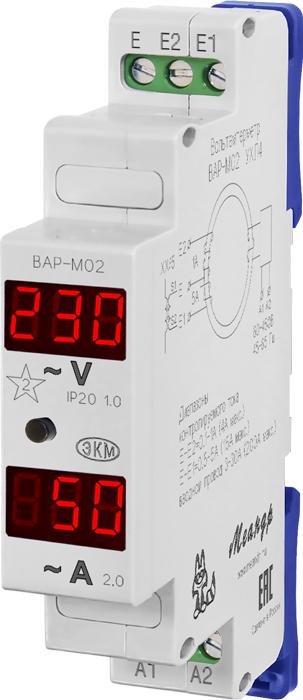

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены цифровые индикаторы отображающие величину  напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

Работа вольамперметра:

Вольтамперметр не требует оперативного питания и подключаются непосредственно к измеряемой цепи (клеммы А1 и А2).
Ток измеряется контактным и бесконтактным способами. Бесконтактным способом при помощи встроенного или внешнего трансформатора тока.
Для измерения тока в диапазоне от 0,1 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 1А.
Для измерения тока в диапазоне от 0,5 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 5А (установлен по умолчанию).
Для измерения тока в диапазоне от 3 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 30А.
Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый коэффициент трансформации (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый коэффициент).
При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе. Схемы подключения изображены на рисунке ниже и на корпусе прибора.

ВНИМАНИЕ: При измерении тока индикация разрядов измерений организована следующим образом:

• при измерении тока в диапазоне 0,1...1А (к примеру 0,5А) цифра 5 будет мигать

• при измерении тока в диапазоне 0,5...5А (к примеру 2,7А) цифра 2 горит постоянно, цифра 7 мигает

• двойное кратковременное нажатие на кнопку переводит вольтамперметр из режима измерения тока (А) в режим измерения мощности (в кВт)

Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.
