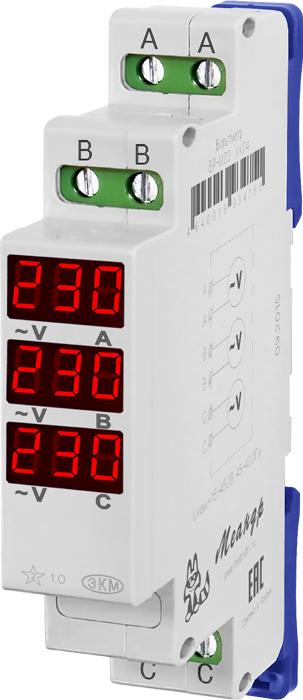

Цифровой вольтметр трехфазный Меандр ВР-М03 АС50-450В УХЛ2

Артикул: ВР-М03 АС50-450В УХЛ2
Производитель:  Меандр
Максимум вход. напряжения, В: 450
Тип напряжения: переменное
Тип индикации: цифровая
Исполнение: на DIN-рейку
Тип: Вольтметр
Артикул: ВР-М03 АС50-450В УХЛ2
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Цифровые вольтметры ВР-М03 предназначены для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Вольтметр может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основных или дополнительных индикаторов на передвижных и стационарных объектах. Являются средством контроля. Периодической поверке не подлежит.

Отличительные особенности:

  • Возможно измерение как линейных, так и фазных напряжений сети
  • Питание от контролируемого напряжения
  • Широкий диапазон измерения напряжения - АС50 - 450В
  • Диапазон частот - от 45 до 70Гц, возможна поставка на 400Гц
  • Класс точности 1,0
  • Корпус шириной 18мм

Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания.Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены трёх разрядные семисегментные индикаторы красного цвета отображающие величину напряжения питания в каждой фазе. Вольтметр содержит три гальванически развязанных цепи измерения (только ВР-М03). Вольтметр, в зависимости от схемы подключения, может использоваться для контроля напряжения в независимых линиях  или в трёхфазных сетях для контроля линейных или фазных напряжений.

Работа вольтметра:
Вольтметры не требуют оперативного питания и подключаются непосредственно в измеряемую цепь.
Для контроля напряжения в однофазных сетях подключение любого входа производится без учёта расположения фазного и нулевого проводников. Для контроля линейных напряжений в трёхфазных сетях нулевую шину следует подключить к каждому входу вольтметра. Для контроля фазных напряжений подключение каждого входа вольтметра производится между фазами.
Если в процессе работы напряжение в любой измеряемой линии падает до значения менее 15В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с. Если в процессе работы напряжение в любой измеряемой линии превышает значение 450В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с.

Паспорт изделия

Технические характеристики

Питание От измеряемого напряжения
Частота измеряемого напряжения, Гц 45...55
Диапазон измеряемого напряжения, В AC50-450
Измерительная цепь, она же питание A1-A2, B1-B2
Основная погрешность измерений, % 1±1 единица младшего разряда
Косвенная погрешность измерений, % 1±1 единица младшего разряда
Потребляемая мощность, не более, ВА 2
Габаритные размеры, мм 18x93x62
Масса, кг 0,06
Средний срок службы, не менее, лет 8
Средняя наработка на отказ, не менее, ч 10000
Диапазон рабочих температур -40…+55°С
Относительная влажность воздуха до 85% (при 25°С)
