Встраиваемый совмещенный цифровой вольтметр и амперметр постоянного тока SVAL0013PW-100V-E50A предназначен для измерения и индикации постоянного напряжения и тока.

Описание

Модуль предназначен для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

Устройство имеет три клемника под отвертку, по два контакта каждый.

Прибор питается от источника питания напряжением от 6 до 35В.

Назначение выводов:

1. плюс питания модуля;
2. минус питания модуля;
3. не используется;
4. вх. вольтметра;
5. минусовой вход шунта;
6. плюсовой вход шунта.

Для правильных показаний тока, 2 и 5 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.

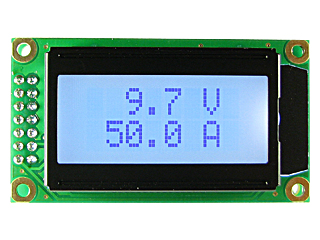

В верхней строке дисплея отображается измеренное значение напряжения, в нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи.

Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

При превышении напряжения более 99.9В на дисплее отображается ERR V. При превышении тока более 50.0А на дисплее отображается ERR A.

Внимание! Для корректной работы модуля необходим внешний шунт на 50А, 75мВ, который в комплект не входит. Включение нагрузки к модулю без шунта выведет модуль из строя. Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Включение шунта в разрыв плюса выведет модуль из строя.

При подключении соблюдайте полярность! Измеряемый ток не должен превышать значения 50А.
