Цифровой встраиваемый амперметр постоянного тока SAH0012UR-50, до 50А (ультра-красный)

Артикул: SAH0012UR-50
Производитель:  Smartmodule
Максимум вход. напряжения, В: 35
Тип напряжения: постоянное
Тип индикации: цифровая
Исполнение: Встраиваемое
Тип: Амперметр
Номинальный ток, А: 50
Артикул: SAH0012UR-50
Штрих-код: 2000000085135
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 10 Апреля
  • Доставим по Екатеринбургу 10 Апреля
  • Отправим в другой город 11 Апреля
Подбор Доставка Оплата Скидки Сервис-центр

Описание

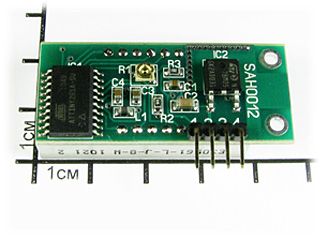

Миниатюрный цифровой встраиваемый амперметр SAH0012UR-50 предназначен для измерения постоянного тока силой до 50 Ампер. Оборудован ультра-ярким красным индикатором.

Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 50А номинальным напряжением 75мВ. Шунт в комплект не входит.

 Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.

При превышении измеряемого тока более 50А или при протекании тока в обратной полярности на дисплее отображается 0А. Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.

При использовании в схемах где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны. Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода.



Технические характеристики

Используемый шунт (в комплект не входит) 50А, 75мВ
Напряжение питания (фильтрованное) +6...+20 В (с радиатором до +35В)
Потребляемый ток 0,07A..0,09А
Диапазон измеряемых токов 0..+50 А
Минимальный измеряемый ток 0,2А
Дискретность измерения 0,1А
Погрешность измерения 2%
Цвет свечения индикатор Ультра-яркий красный
Высота символов индикатора 14 мм
Размер модуля 54х19х14 мм
Вес модуля 12 г

Внимание! Модуль необходимо использовать только с шунтом 50Ампер, 75мВ! Переполюсовка питания выведет модуль из строя! Использование модуля без шунта выведет его из строя! Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль!
